Article n °: CO4204-6A

Cours Technique numérique 1 : Opérateurs et bascule

Livraison :

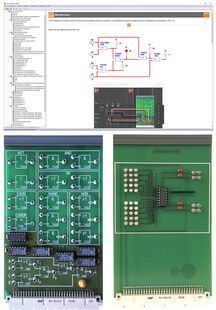

  • 1 carte d’essais avec opérateurs logiques (NON, ET, OU, NON-ET, NON-OU, OU-exclusif, NON-OU-exclusif) et un circuit d’opérateurs
  • 1 carte d’essais bascule JK
  • Valise de rangement
  • Navigateur Labsoft et logiciel de cours

Contenus didacticiels :

  • Initiation aux circuits logiques de base
  • Initiation aux notions « tableau de vérité », « symboles », « équations logiques » et « diagramme de cycles » pour tous les circuits logiques de base
  • Initiation aux fonctions logiques de base et de l’algèbre de Bool
  • Justification expérimentale des fonctions logiques de base et de l’algèbre de Bool
  • Montage de circuits logiques de base NON-ET et NON-OU
  • Réduction de circuits logiques avec schémas KV et vérification expérimentale
  • Initiation au principe de la bascule
  • Etude du fonctionnement d’une bascule JK (signal d’entrée statique et dynamique / mode cycle unique)
  • Mesure effectuée sur un circuit compteur
  • Recherche d'erreurs (7 erreurs activables via relais)
  • Durée du cours : env. 5 h (recherche d’erreurs env. 1 h)
