Article n °: CO4204-8C

Cours Technique de mesure 3 : Grandeurs non électriques déplacement / angle / régime

Livraison :

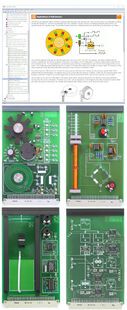

  • 1 carte d’essais avec commande réglable et différents capteurs (capteur Hall, résolveur, capteur optique) pour mesure d’angle et de régime
  • 1 carte d’essais avec capteur de course inductif et circuit de mesure
  • 1 carte d’essais avec capteur de course capacitif et circuit de mesure CA
  • 1 carte d’essais avec amplificateur de mesure pour mesures par résolveur
  • Valise de rangement
  • Navigateur Labsoft et logiciel de cours

Contenus didacticiels :

  • Initiation aux mesures trajet / angle / régime
  • Enumération d’exemples de mesures analogues et numériques
  • Explication du fonctionnement et des caractéristiques des capteurs de mesure trajet / angle / régime
  • Expériences sur circuits de mesure avec capteurs de course inductifs et capacitifs
  • Initiation au montage de capteurs inductifs et capacitifs
  • Evaluation des courbes caractéristiques des capteurs inductifs et capacitifs
  • Initiation au montage et au fonctionnement d’encodeurs optiques pour la mesure de position sur arbres tournants
  • Mesure de la course avec encodeur incrémental, code binaire et à code Gray
  • Initiation au montage de capteurs Hall
  • Analyses du fonctionnement des capteurs Hall pour la mesure de position sur arbres tournants
  • Evaluation de la vitesse de rotation par le biais de capteurs Hall
  • Initiation au principe de la mesure d’angle sur arbres tournants par le biais du résolveur
  • Expériences sur l’amplificateur de mesure du résolveur
  • Analyse expérimentale du fonctionnement de la mesure de position avec résolveur
  • Enregistrement de la courbe caractéristique et de la mesure de position au moyen du résolveur
  • Durée du cours : env. 6 h
