Extensions MCLS pour Bluetooth
02.03.2010
Plonger dans l'univers du stack Bluetooth avec le nouveau module

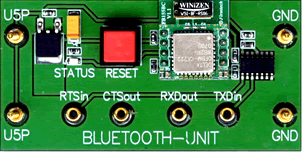

Unité Bluetooth
L'unité permet un échange de données entre l'unité ATmega et un PC, via Bluetooth. Le cœur de l'unité est le module Bluetooth OEM FB155BC, spécialement conçu pour les systèmes imbriqués. Elle nécessite une alimentation en tension de 3,3 V et absorbe un courant jusqu'à 43 mA. Offrant une puissance d'envoi maximale d'env. 1,25 mW, elle appartient à la classe de puissance 2 et assure une portée de 30 mètres. Le module Bluetooth contient un stack Bluetooth complet, qui réalise également le Serial Port Profile. L'unité Bluetooth est connectée au microcontrôleur via UART.
En liaison avec l'unité ATmega, la série d'essais CMC16 Bluetooth est adaptée au matériel et se divise en trois chapitres :
CMC 16-0
Le chapitre CMC16-0 comprend des informations fondamentales sur les composants et appareils requis, sur le montage des essais et sur les composants logiciels.
CMC 16-1
Ce chapitre présente les bases théoriques du Bluetooth. Outre une introduction, les thèmes suivants sont abordés :
o Topologie
o Canaux de transmission
o Format des paquets de données
o Classes et portées
o Aspects de sécurité
o Profils du Bluetooth
o Matériel Bluetooth
o Logiciel Bluetooth
CMC 16-2
Le chapitre CMC16-2 constitue la partie pratique du programme et se divise en trois sections :
1. Prise en main de l'unité Bluetooth
2. Commande de l'unité Bluetooth au moyen d'un microcontrôleur
3. Transmission de données via Bluetooth, à l'exemple d'une régulation de température
