EWG 2 Petites centrales éoliennes
EWG 2 Petites centrales éoliennes
De nos jours, les petites centrales éoliennes d'une puissance maximale d'environ 5 kW sont utilisées pour des alimentations électriques décentralisées. Elles servent à alimenter des objets qui ne disposent d'aucune alimentation électrique centrale, comme par ex. des émetteurs radio ou des résidences de vacances. Les centrales produisent une tension continue. L'énergie est emmagasinée dans des accumulateurs via un régulateur de charge. Un onduleur génère des tensions alternatives pour l'exploitation de consommateurs sur secteur.

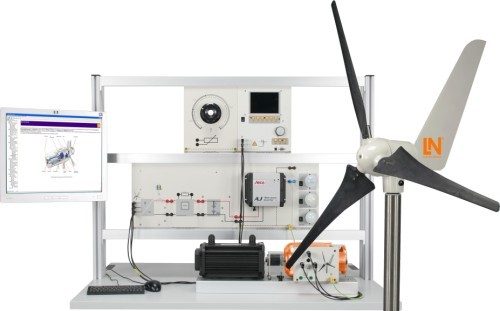

Le banc d'essai de machines à servocommande et le logiciel permettent d'émuler l'influence de la force du vent et la structure mécanique de l'éolienne fidèlement jusque dans les plus petits détails. Le cours multimédia correspondant Assistant Lab Interactif transmet les connaissances, soutient les montages interactifs et permet une évaluation assistée par ordinateur des données de mesure.
Contenus didactiques :
Structure et fonctionnement de petites centrales éoliennes modernes
Bases physiques « Du vent à l'arbre mécanique »
Différents concepts d'éoliennes
Structure et mise en service d'une génératrice de petites centrales éoliennes
Fonctionnement avec différentes forces de vent en mode d'accumulation
Accumulation d'énergie, optimisation de la centrale
Structure d'une centrale en îlot pour la production d'une tension alternative de 230 V
Système hybride pour l'alimentation autarcique avec la force du vent et la photovoltaïque
Recherche de produits
Description des plaques d'expérimentation à impression couleur photoréaliste
Les plaques d'expérimentation sont des panneaux stratifiés compacts et composites de 5 mm d'épaisseur, qui sont recouverts des deux côtés d'une résine de mélamine résistante. La couleur de base des plaques est RAL7035 (gris clair). Elles présentent toutes la même hauteur (format DIN A4, soit 297 mm). Trois largeurs sont disponibles : 114 mm, 228 mm ou 456 mm. Pour réduire les risques de blessure, les coins des plaques frontales sont arrondis dans un rayon de 3 mm. Sur les faces avant, les symboles de chaque appareil et circuit sont apposés, conformément aux prescriptions DIN les plus récentes, en noir UV contrasté, au besoin en couleur. Si cela s'avère possible et utile, l'impression des plaques frontales est complétée de graphiques ou photos couleur. La couleur UV est résistante, même en cas d'exposition au soleil. Un procédé spécial avec un revêtement supplémentaire de peinture de protection garantit la robustesse et la résistance aux rayures, sans réduire la transparence et la clarté de l'impression. des plaques frontales. Les connexions électriques sont effectuées par des douilles de sécurité de 4 mm. La face arrière est protégée contre les contacts par un couvercle.
Pour faciliter la clarté didactique, le bus d'alimentation tension est mis en évidence sur les bords supérieur et inférieur des plaques dans une couleur conforme à la norme DIN 72551.
Les plaques d'expérimentation peuvent être utilisées sans outil dans le cadre d'expérimentation spécial. Comme variante, il est également possible d'utiliser toutes les plaques d'expérimentation équipés d'un boîtier pupitre directement sur la table ou montées dans le coffret.
