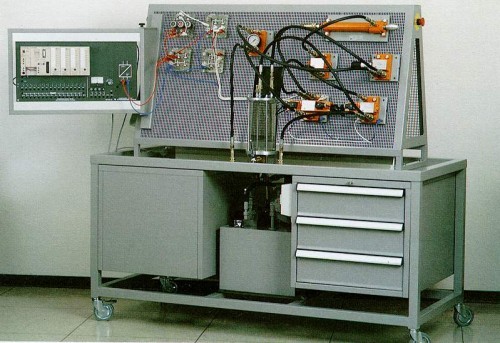

HBC / HEC Hydraulique
HBC / HEC Hydraulique
Recherche de produits
Description du système de plaques HD
Caractéristiques de construction :
Les éléments sont montés sur plaques HD.
Les symboles de couplage des éléments électriques et pneumatiques suivant DIN 40713 resp.
DIN ISO 1219 et leurs désignations de connexions sont imprimés par sérigraphie sur les plaques.
Le système de montage est accroché dans un panneau pour montage expérimental, autorisant ainsi une structure modulaire, au choix. Des ressorts maintiennent les plaques dans le panneau pour montage expérimental. Ils empêchent de manière sûre un décrochage ou un décalage dans le panneau. Les connexions électriques de tous les composants sont placées sur la partie frontale des plaques et se font par des douilles de sécurité de 4 mm. Celles-ci sont repérées par des couleurs.
Exécution: Plaque métallique, à revêtement par poudre avec 4 tenons d'accrochage et 1 ressort de sécurité.
Schéma des connexions et désignation des raccords : Sérigraphie
Couplages pour alimentation d'air : Accouplements embrochables rapides à une main de 4 mm.
Dimensions : 121x130x32 mm (h x l x p)
