N° d'article: SO4204-5A

Cours Electronique 1 : Composants semi-conducteurs

Livraison :

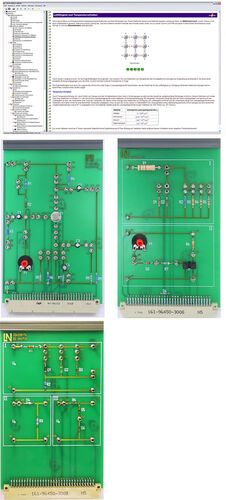

• 1 carte d’essais avec circuits à diodes (diodes au silicium, diodes au germanium et diodes Zener)

• 1 carte d’essais avec cellule de détection photoélectrique et circuit compensateur avec une diode Zener

• 1 carte d’essais circuits à transistors pour le montage de différents circuits (circuit à émetteur, circuit à collecteur avec / sans contre-réaction)

• Cédérom avec navigateur Labsoft et logiciel de cours



Contenus didacticiels :

• Familiarisation avec le fonctionnement de semi-conducteurs

• Les matériaux des semi-conducteurs et leurs propriétés

• Savoir expliquer le terme « dopage »

• Savoir expliquer le terme « transition P-N »

• Initiation aux formes de construction et codes de désignation usuels d'éléments semi-conducteurs

• Initiation aux propriétés et aux applications les plus importantes des diodes

• Détermination de l’effet de valve et de l’effet redresseur de la diode

• Enregistrement des courbes caractéristiques statiques et dynamiques de différentes diodes

• Détermination expérimentale des différentes grandeurs caractéristiques pour les diodes au germanium, au silicium et les diodes Zener

• Etude de circuits limiteurs avec diodes Zener (chargés et non chargés)

• Etude de circuits compensateurs avec diodes Zener en fonction de la tension d’entrée et de la charge

• Etude des propriétés et de la caractéristique d’une diode luminescente

• Familiarisation avec les propriétés de diodes spéciales : diodes shottky, PIN, tunnel, backward et de capacité

• Etude des propriétés de commutation et de la caractéristique d’un phototransistor

• Etude d’une cellule de détection à faisceau direct

• Initiation aux circuits à transistors

• Exploitation du transistor comme interrupteur et amplificateur

• Réglage expérimental du point de fonctionnement du circuit à transistors

• Mesure de l’amplification ainsi que de la résistance à l’entrée et à la sortie d’un circuit à émetteur sans contre-réaction

• Etude de l’effet d’une contre-réaction ohmique et capacitive sur un circuit à émetteur

• Mesure de l’amplification ainsi que de la résistance à l’entrée et à la sortie d’un circuit à collecteur

• Recherche d'erreurs (erreurs activées par relais )

• Durée du cours : env. 8 h
