N° d'article: SO4204-9E

Cours Technique de communication 3 : Fibre optique

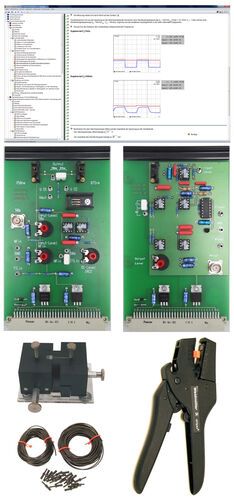

Livraison :

• 1 carte d’essais émetteur fibres optiques avec 2 diodes émettrices à différentes longueurs d’onde

• 1 carte d’essais récepteur fibres optiques

• Kit fibre optique, (20 prises pour fibres optiques, 2 fibres optiques différentes)

• Jauge optique et pince à dénuder

• Cédérom avec navigateur Labsoft et logiciel de cours



Contenus didacticiels :

• Initiation aux principes de la transmission de messages optiques : la conversion de signaux optiques en signaux électriques et vice versa

• Désignation des composants essentiels à la transmission de messages optiques

• Enumération des avantages et des inconvénients de la ligne de transmission optique

• Commande d’une diode émettrice

• Conversion de signaux électriques en signaux optiques

• Etude de différents procédés de modulation pour signaux analogiques et signaux TTL

• Différentes longueurs d’onde d’une lumière infra-rouge

• Configuration d’une fibre optique

• Etude de l’incidence de la diode réceptrice sur la reconstitution du signal

• Détermination de la bande passante d’une ligne de transmission par fibre optique

• Influence de la capacité d’entrée d’une ligne de transmission optique sur la bande passante

• Atténuation d’une ligne de transmission par fibre optique

• Etude de l’incidence du décalage longitudinal et transversal aux épissures

• Comparaison entre les propriétés de fibres à saut d’indice et celles des fibres à gradient d’indice

• Etude de l’incidence de la longueur d’onde sur l’atténuation

• Durée du cours : env. 4 h
