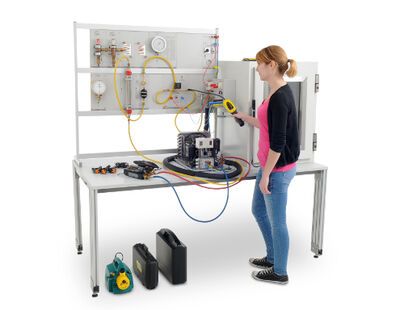

RCC24 Entraîneur de froid modulaire R290

RCC24 Entraîneur de froid modulaire R290

L'équipement RCC24 transmet à l'élève la mise en service en toute sécurité d'une installation de froid simple. Des animations présentant le montage et les connaissances décrivent pas à pas la première mise en service d'une installation de froid R290 innovante. Cette procédure sûre comprend

  • la familiarisation
  •
  • la connexion
  • l'essai du fonctionnement
  • le contrôle d'étanchéité
  • le réglage
  • la manipulation

des principaux composants d'un circuit de réfrigération. La mise en service de l'installation de froid confirmera alors à l'élève qu'il a bien étudié les contenus. De plus, l'élève apprend les fonctions et la manipulation des principaux outils et instruments de mesure en technique du froid.

Les contenus didactiques suivants sont transmis :

  • Structure et fonctionnement
  • Remplissage, évacuation, contrôle d'étanchéité
  • Mise en service / remplissage de frigorigène
  • Comportement en service d'une installation de froid simple
  • Mise hors service
Equipement de base composé de :
1
Chambre de froid mobile avec évaporateur, chauffage de charge, électrovanne R290, thermostat d'ambiance
Chambre de froid mobile avec évaporateur, chauffage de charge, électrovanne R290, thermostat d'ambiance CO3207-2A
1
Condenseur avec accumulateur,  230V/50Hz R290
Condenseur avec accumulateur, 230V/50Hz R290 CO3207-2B
1
Electrovanne EVR2   230V/50Hz, 10W R290
Electrovanne EVR2 230V/50Hz, 10W R290 CO3207-2M
1
Filtre déshydrateur avec verre-regard sertissages R290
Filtre déshydrateur avec verre-regard sertissages R290 CO3207-2J
1
Manomètre à vide avec index-repère
Manomètre à vide avec index-repère CO3207-1M
1
Jeu de tuyaux de raccordement sans outils pour raccorder les différents éléments
Jeu de tuyaux de raccordement sans outils pour raccorder les différents éléments CO3207-1X
Médias :
1
Interactive Lab Assistant : Entraîneur de froid modulaire R290
Interactive Lab Assistant : Entraîneur de froid modulaire R290 SO2801-1G
Appareils de mesure :
1
LM8662
1
LM8663
1
LM8664
1
Balance électronique 100kg, alim. par pile 9V,
Balance électronique 100kg, alim. par pile 9V, LM8581
1
Thermomètre différentiel 2 canaux avec affichage, connexion de sondes radiocomm.
Thermomètre différentiel 2 canaux avec affichage, connexion de sondes radiocomm. LM8575
1
Housse protection TopSafe pour thermomètre différentiel 2 canaux
Housse protection TopSafe pour thermomètre différentiel 2 canaux LM8576
1
Sonde de surface type K avec pointe de mesure élargie, étanche
Sonde de surface type K avec pointe de mesure élargie, étanche LM8577
1
Sonde températ. tuyau type K avec tête de mesure interchang., 5..65mmdiam.tuyau
Sonde températ. tuyau type K avec tête de mesure interchang., 5..65mmdiam.tuyau LM8578
1
LM8680
1
Détecteur de fuites pour gaz inflammables
Détecteur de fuites pour gaz inflammables LM8658
Outils et appareils
1
Pièce de raccord de bouteille pour frigorigène R290 sur raccordement de tuyau 7/16''
Pièce de raccord de bouteille pour frigorigène R290 sur raccordement de tuyau 7/16'' LM8656
1
Détendeur pour Azote RA825GN50 200bar vers 50 bars
Détendeur pour Azote RA825GN50 200bar vers 50 bars LM8596
1
Pompe à vide à deux étages avec filtre à huile
Pompe à vide à deux étages avec filtre à huile CO3207-2Z
1
Station d'aspiration de frigorigène, 230 V / 50 Hz
Station d'aspiration de frigorigène, 230 V / 50 Hz LM8659
1
Jeu de 12 outils pour l' « Entraîneur de froid modulaire »
Jeu de 12 outils pour l' « Entraîneur de froid modulaire » ST8070-5C
Accessoires :
1
Bassin de récupération d'huile
Bassin de récupération d'huile LM8598
1
Jeu de câbles de sécurité 4 mm (16 unités)
Jeu de câbles de sécurité 4 mm (16 unités) SO5148-1T
1
Banc d'experimentation mobile pour chambre de froid et de climatisation, SybaPro
Banc d'experimentation mobile pour chambre de froid et de climatisation, SybaPro ST7200-3Y
1
Banc d'expérimentation mobile IMS, SybaPro, 1200mm, cadre 2 étages
Banc d'expérimentation mobile IMS, SybaPro, 1200mm, cadre 2 étages ST7200-3T
1
Cockpit conduit d'alimentation pour plateaux 3UH, pour table 1200 SybaPro, 216UR
Cockpit conduit d'alimentation pour plateaux 3UH, pour table 1200 SybaPro, 216UR ST8033-1B
1
Champ réseau CA avec FI tous courants type B 30mA, 30UR
Champ réseau CA avec FI tous courants type B 30mA, 30UR ST8008-6C
1
Sortie CA, 3 douilles de sécurité 4mm, témoin lumineux, 12UR
Sortie CA, 3 douilles de sécurité 4mm, témoin lumineux, 12UR ST8008-3F
2
Champ de prises avec 3 prises Schuko cote à cote, 42UR
Champ de prises avec 3 prises Schuko cote à cote, 42UR ST8008-8G
1
Module vide 78UR
Module vide 78UR ST8008-5L
1
Module vide 12UR
Module vide 12UR ST8008-5A
1
Câble de connexion CA
Câble de connexion CA ST7007-1N
1
Porte-tuyau et porte-câble, SybaMobile
Porte-tuyau et porte-câble, SybaMobile ST7007-1R
1
Support pour 48 lignes de mesure (4mm) pour profilé alu
Support pour 48 lignes de mesure (4mm) pour profilé alu ST8003-8E
1
Support pour écran plat max. 15kg pour fxation profilé alu, VESA
Support pour écran plat max. 15kg pour fxation profilé alu, VESA ST8010-4T
1
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables ST7200-5F
1
Housse pour banc d’expérimentation mobile IMS 1200mm + cadre d’expérimentation
Housse pour banc d’expérimentation mobile IMS 1200mm + cadre d’expérimentation ST8010-8L
Accessoires optionnels :
1
Connexion secteur monoph. avec interrupteur, disj. de ligne et prise avec terre
Connexion secteur monoph. avec interrupteur, disj. de ligne et prise avec terre CO3211-1A

Consommables

1
Azote en bouteille sous pression, 5 l
Azote en bouteille sous pression, 5 l LM8591
1
Frigorigène R290 Bouteille sous pression remplie de 12,5 l
Frigorigène R290 Bouteille sous pression remplie de 12,5 l LM8657
