IMS 26 Installation à 6 sous-systèmes

IMS 26 Installation à 6 sous-systèmes

L'installation peut être utilisée pour la production entièrement automatique d'une pièce constituée de trois parties, pour un maximum de huit produits finaux différents. IMS 26 comprend les sous-systèmes Séparation, Assemblage, Usinage, Contrôle, Stockage et Extraction. Tous les sous-systèmes peuvent être utilisés individuellement ou combinés entre eux de manière quelconque. Le transport des pièces entre les différents sous-systèmes est assuré par un système de transport avec des porte-pièces sur transporteurs jumelés.

Une installation d'entraînement permet de reproduire les processus industriels d'une production continue complexe très réelle. Seuls sont utilisés des actionneurs et capteurs typiques tels qu'on les rencontre dans l'industrie. La commande de l'installation n'emploie également que des systèmes API industriels avec Profibus et périphérie décentralisée. Des extensions optionnelles de systèmes de communication industriels modernes sont prévues. Le système favorise l'apprentissage de compétences en travail d'équipes et offre aux élèves et aux étudiants la possibilité d'acquérir de façon autonome les bases qui leur permettront de maîtriser les systèmes mécatroniques.

La conception de chaque sous-système permet à l'étudiant d'acquérir pas à pas toutes les aptitudes et connaissances requises, des opérations et séquences simples jusqu'à l'apprentissage d'un programme automatique complexe. Les interfaces standardisées permettent l'emploi de différents appareils de commande industriels API ou l'application du système UniTrain-I.

  • Système de transport : bandes transporteuses jumelées avec moteurs à courant continu et moteur triphasé à vitesse variable.

  • Système d'identification : six porte-pièces sont dotés d'un code fixe. Une unité de lecture est montée sur chacune des stations.

  • Système d'identification : système d'identification RFID en option.

  • Niveau de commande : réalisation d'ordres de fabrication sur le PC du poste de conduite ; visualisation du processus et saisie des données de service.

  • Intégration du poste de conduite des processus au TCP/IP

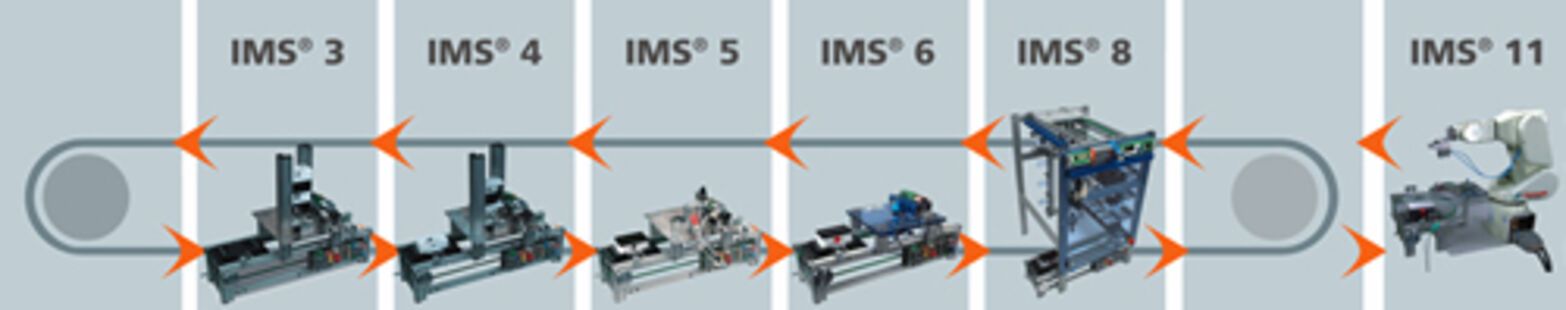

  • IMS 3 Sous-système « Séparation »

  • IMS 4 Sous-système « Assemblage »

  • IMS 5 Sous-système « Usinage »

  • IMS 6 Sous-système « Contrôle »

  • IMS 8 Sous-système « Stockage »

  • IMS 11 Sous-système « Extraction »



IMS 1.2 Système de transport CC
7
Bande transporteuse jumelée 24 V
Bande transporteuse jumelée 24 V LM9606
IMS 3 Séparation
1
Station de séparation
Station de séparation LM9627
IMS 4 Assemblage
1
Station d'assemblage
Station d'assemblage LM9628
IMS 5 Usinage
1
Station d'usinage
Station d'usinage LM9682
IMS 6 Contrôle
1
Station de contrôle
Station de contrôle LM9684
IMS 8 Stockage
1
Rayonnage élevé à 20 emplacements
Rayonnage élevé à 20 emplacements LM9641
IMS 11 Extraction avec un robot
1
Station de désassemblage avec robot
Station de désassemblage avec robot LM9637
1
Robot industriel RS03N (version modifièe), 6 axes, 3 kg
Robot industriel RS03N (version modifièe), 6 axes, 3 kg LM9661
1
Grappin pneumatique pour LM9661/LM9691
Grappin pneumatique pour LM9661/LM9691 LM9663
1
IMS Plaque de fixation pour robots
IMS Plaque de fixation pour robots LM9667
Accessoires:
3
Bande transporteuse jumelée passive
Bande transporteuse jumelée passive LM9603
2
Bande transporteusejumelée passive courbe 180°
Bande transporteusejumelée passive courbe 180° LM9611
5
Porte-pièces pour système mécatronique
Porte-pièces pour système mécatronique LM9520
5
Partie supérieure de pièce, blanche
Partie supérieure de pièce, blanche LM9521
5
Partie supérieure de pièce, noire
Partie supérieure de pièce, noire LM9522
5
Partie inférieure de pièce, blanche
Partie inférieure de pièce, blanche LM9524
5
Partie inférieure de pièce, noire
Partie inférieure de pièce, noire LM9525
5
Boulon métallique pour pièce à usiner
Boulon métallique pour pièce à usiner LM9527
5
Boulon plastique pour pièce à usiner rouge
Boulon plastique pour pièce à usiner rouge LM9528
1
Émetteur manuel IMS
Émetteur manuel IMS LM9638
1
IMS Capteur magnétique pour bande avec fixation
IMS Capteur magnétique pour bande avec fixation LM9675
1
IMS Capteur capacitifpour bande avec fixation
IMS Capteur capacitifpour bande avec fixation LM9678
1
Compresseur silencieux
Compresseur silencieux SE2902-9L
1
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques LM9670
2
Câble sériel pour interface 9/9 pôles
Câble sériel pour interface 9/9 pôles LM9040
6
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
Configuration IMS 26
Configuration IMS 26 LA9526
1
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau LM9671
IMS/IPA Simulateur d'essai et d'erreurs
1
IMS/IPA Simulateur d'essai et d'erreurs
IMS/IPA Simulateur d'essai et d'erreurs CO3713-7V
2
Câble sériel pour interface 9/9 pôles
Câble sériel pour interface 9/9 pôles LM9040
2
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
QuickChart IMS Simulateur d'essai et d'erreurs
QuickChart IMS Simulateur d'essai et d'erreurs SO6200-1Z
Automates programmable intégré (API) pour production flexibles IMS complets
1
SIMATIC S7-313C 2DP, 16 EN, 16 SN, Profibus, alimentation 24 V/6 A
SIMATIC S7-313C 2DP, 16 EN, 16 SN, Profibus, alimentation 24 V/6 A CO3713-8C
1
Module de connexionIMS pour API
Module de connexionIMS pour API CO3713-7F
1
Adaptateur d'ordinateur API-S7 avec convertisseur USB/MPI
Adaptateur d'ordinateur API-S7 avec convertisseur USB/MPI SO3713-5E
1
Logiciel pour entraînement 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Logiciel pour entraînement 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
20
Câble de connexion pour PROFIBUS, par mètre
Câble de connexion pour PROFIBUS, par mètre LM9181
9
Connecteur pour PROFIBUS à douille PG et résistance terminale
Connecteur pour PROFIBUS à douille PG et résistance terminale LM9182
1
Outil de dénudage pour câbles PROFIBUS
Outil de dénudage pour câbles PROFIBUS LM9184
9
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A SO5126-9A
9
Ligne de mesure de sécurité 4mm, 100cm/40", rouge,  600 V, CAT III ~ 1000 V, CAT II / 32A
Ligne de mesure de sécurité 4mm, 100cm/40", rouge, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
Mobilier IMS
2
Banc d'expérimentation mobile IMS, SybaPro, 1200 mm, cadre 2 étages
Banc d'expérimentation mobile IMS, SybaPro, 1200 mm, cadre 2 étages ST7200-3T
2
Banc d'expérimentation mobile IMS, SybaPro, 1200mm
Banc d'expérimentation mobile IMS, SybaPro, 1200mm ST7200-3U
1
Support pour écran plat max. 10kg sur plateau DIN A4, VESA 75/100
Support pour écran plat max. 10kg sur plateau DIN A4, VESA 75/100 ST8010-4K
Médias:
1
Interactive Lab Assistant : IMS 1 Station Transfert (CC)
Interactive Lab Assistant : IMS 1 Station Transfert (CC) SO2800-5A
1
Interactive Lab Assistant : IMS 3 Station Séparation
Interactive Lab Assistant : IMS 3 Station Séparation SO2800-5C
1
Interactive Lab Assistant : IMS 4 Station Assemblage
Interactive Lab Assistant : IMS 4 Station Assemblage SO2800-5D
1
Interactive Lab Assistant : IMS 5 Station Usinage
Interactive Lab Assistant : IMS 5 Station Usinage SO2800-5E
1
Interactive Lab Assistant : IMS 6 Station Contrôle
Interactive Lab Assistant : IMS 6 Station Contrôle SO2800-5F
1
Interactive Lab Assistant : IMS 8 Station Stockage
Interactive Lab Assistant : IMS 8 Station Stockage SO2800-5H
