IMS 28 Installation à 8 sous-systèmes

IMS 28 Installation à 8 sous-systèmes

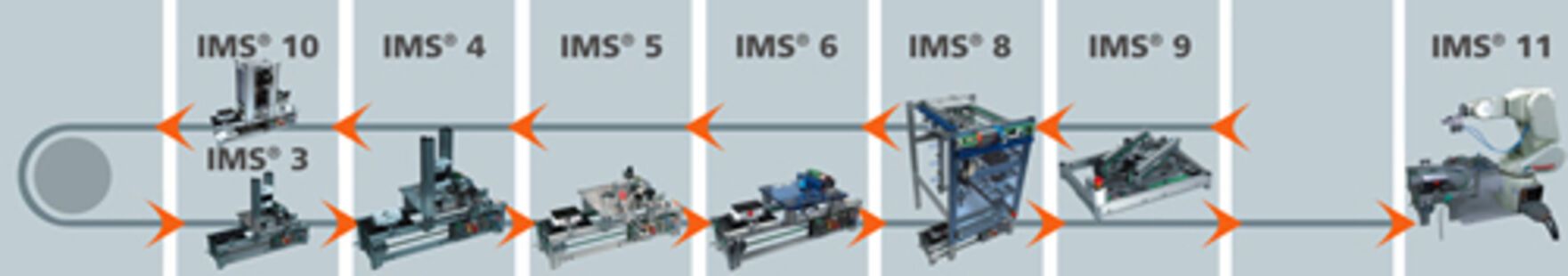

L'installation peut être utilisée pour la production entièrement automatique d'une pièce constituée de trois parties, pour un maximum de huit produits finaux différents. IMS 28 comprend les sous-systèmes Séparation, Assemblage, Usinage, Contrôle, Stockage, Aiguillage, Tampon et Extraction. Tous les sous-systèmes peuvent être utilisés individuellement ou combinés entre eux de manière quelconque. Le transport des pièces entre les différents sous-systèmes est assuré par un système de transport avec des porte-pièces sur transporteurs jumelés.

Une installation d'entraînement permet de reproduire les processus industriels d'une production continue complexe très réelle. Seuls sont utilisés des actionneurs et capteurs typiques tels qu'on les rencontre dans l'industrie. La commande de l'installation n'emploie également que des systèmes API industriels avec Profibus et périphérie décentralisée. Des extensions optionnelles de systèmes de communication industriels modernes sont prévues. Le système favorise l'apprentissage de compétences en travail d'équipes et offre aux élèves et aux étudiants la possibilité d'acquérir de façon autonome les bases qui leur permettront de maîtriser les systèmes mécatroniques.

La conception de chaque sous-système permet à l'étudiant d'acquérir pas à pas toutes les aptitudes et connaissances requises, des opérations et séquences simples jusqu'à l'apprentissage d'un programme automatique complexe. Les interfaces standardisées permettent l'emploi de différents appareils de commande industriels API ou l'application du système UniTrain-I.

  • Système de transport : bandes transporteuses jumelées avec moteurs à courant continu et moteur triphasé à vitesse variable.

  • Système d'identification : six porte-pièces sont dotés d'un code fixe. Une unité de lecture est montée sur chacune des stations.

  • Système d'identification : système d'identification RFID en option.

  • Niveau de commande : réalisation d'ordres de fabrication sur le PC du poste de conduite ; visualisation du processus et saisie des données de service.

  • Intégration du poste de conduite des processus au TCP/IP

  • IMS 1.2 Système de transport CC

  • IMS 3 Sous-système « Séparation »

  • IMS 4 Sous-système « Assemblage »

  • IMS 5 Sous-système « Usinage »

  • IMS 6 Sous-système « Contrôle »

  • IMS 8 Sous-système « Stockage »

  • IMS 9 Sous-système « Aiguillage »

  • IMS 10 Sous-système « Tampon »

  • IMS 11 Sous-système « Extraction »


IMS 1.2 Système de transport CC
8
Bande transporteuse jumelée 24 V
Bande transporteuse jumelée 24 V LM9606
IMS 3 Séparation
1
Station de séparation
Station de séparation LM9680
IMS 4 Assemblage
1
Station d'assemblage
Station d'assemblage LM9681
IMS 5 Usinage
1
Station d'usinage
Station d'usinage LM9682
IMS 6 Contrôle
1
Station de contrôle
Station de contrôle LM9684
IMS 8 Stockage
1
Rayonnage élevé à 20 emplacements
Rayonnage élevé à 20 emplacements LM9641
IMS 9 Aiguillage
1
Unité de manoeuvre
Unité de manoeuvre LM9614
IMS 10 Tampon
1
Station de tampon matériel
Station de tampon matériel LM9687
IMS 11 Extraction avec un robot
1
Station de désassemblage avec robot
Station de désassemblage avec robot LM9637
2
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
Robot industriel Kuka KR6 R700 sixx, 6 achses, 6kg
Robot industriel Kuka KR6 R700 sixx, 6 achses, 6kg LM9691
1
Grappin pneumatique pour LM9661/LM9691
Grappin pneumatique pour LM9661/LM9691 LM9663
1
Chariot mobile avec barrière de protection pour robotique, SybaPro, 1200 mm
Chariot mobile avec barrière de protection pour robotique, SybaPro, 1200 mm ST7200-3Q
1
Interactive Lab Assistant : Mise en service robot Kuka CRK10
Interactive Lab Assistant : Mise en service robot Kuka CRK10 SO2800-4S
1
QuickChart CRK 10 Robot Kuka
QuickChart CRK 10 Robot Kuka SO6200-2M
Accessoires :
3
Bande transporteuse jumelée passive
Bande transporteuse jumelée passive LM9603
1
Bande transporteusejumelée passive courbe 180°
Bande transporteusejumelée passive courbe 180° LM9611
6
Porte-pièces pour système mécatronique
Porte-pièces pour système mécatronique LM9520
5
Partie supérieure de pièce, blanche
Partie supérieure de pièce, blanche LM9521
5
Partie supérieure de pièce, noire
Partie supérieure de pièce, noire LM9522
5
Partie inférieure de pièce, blanche
Partie inférieure de pièce, blanche LM9524
5
Partie inférieure de pièce, noire
Partie inférieure de pièce, noire LM9525
5
Boulon métallique pour pièce à usiner
Boulon métallique pour pièce à usiner LM9527
5
Boulon plastique pour pièce à usiner, rouge
Boulon plastique pour pièce à usiner, rouge LM9528
2
Unité de lecture pour identification à 4 bits
Unité de lecture pour identification à 4 bits LM9635
1
Émetteur manuel IMS
Émetteur manuel IMS LM9638
1
IMS Capteur capacitifpour bande avec fixation
IMS Capteur capacitifpour bande avec fixation LM9678
1
IMS Capteur magnétique pour bande avec fixation
IMS Capteur magnétique pour bande avec fixation LM9675
1
Compresseur silencieux
Compresseur silencieux SE2902-9L
1
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques LM9670
2
Câble sériel pour interface 9/9 pôles
Câble sériel pour interface 9/9 pôles LM9040
10
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
Configuration IMS 28
Configuration IMS 28 LA9528
1
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau LM9671
IMS/IPA Simulateur d'essai et d'erreurs
1
IMS/IPA Simulateur d'essai et d'erreurs
IMS/IPA Simulateur d'essai et d'erreurs CO3713-7V
2
Câble sériel pour interface 9/9 pôles
Câble sériel pour interface 9/9 pôles LM9040
2
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
QuickChart IMS Simulateur d'essai et d'erreurs
QuickChart IMS Simulateur d'essai et d'erreurs SO6200-1Z
Automates programmable intégré (API) pour production flexibles IMS complets
1
SIMATIC S7-314C-2 PN/DP, 24 EN, 16 SN, 4 EA, 2 SA, PB PN alimentation 24 V/6 A
SIMATIC S7-314C-2 PN/DP, 24 EN, 16 SN, 4 EA, 2 SA, PB PN alimentation 24 V/6 A CO3713-8L
1
Module de connexionIMS pour API
Module de connexionIMS pour API CO3713-7F
1
Logiciel pour entraînement 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Logiciel pour entraînement 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
1
Adaptateur d'ordinateur API-S7 avec convertisseur USB/MPI
Adaptateur d'ordinateur API-S7 avec convertisseur USB/MPI SO3713-5E
20
Câble de connexion pour PROFIBUS, par mètre
Câble de connexion pour PROFIBUS, par mètre LM9181
10
Connecteur pour PROFIBUS à douille PG et résistance terminale
Connecteur pour PROFIBUS à douille PG et résistance terminale LM9182
1
Outil de dénudage pour câbles PROFIBUS
Outil de dénudage pour câbles PROFIBUS LM9184
10
Ligne de mesure de sécurité 4mm 100cm bleue
Ligne de mesure de sécurité 4mm 100cm bleue SO5126-9A
10
Ligne de mesure de sécurité 4mm 100cm rouge
Ligne de mesure de sécurité 4mm 100cm rouge SO5126-8U
Mobilier IMS
2
Banc d'expérimentation mobile IMS, SybaPro, 1200mm, cadre 2 étages
Banc d'expérimentation mobile IMS, SybaPro, 1200mm, cadre 2 étages ST7200-3T
3
Banc d'expérimentation mobile IMS, SybaPro, 1200mm
Banc d'expérimentation mobile IMS, SybaPro, 1200mm ST7200-3U
Médias :
1
Interactive Lab Assistant : IMS 1 Station Transfert (CC)
Interactive Lab Assistant : IMS 1 Station Transfert (CC) SO2800-5A
