IMS 24 Installation à 4 sous-systèmes

IMS 24 Installation à 4 sous-systèmes

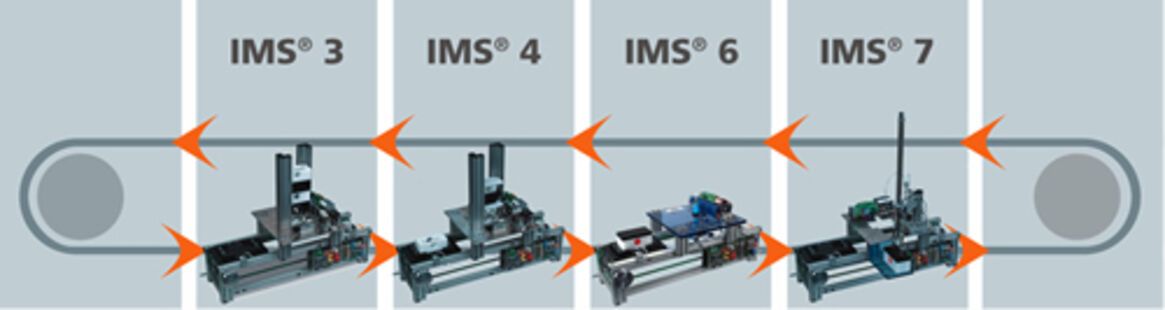

L'installation peut être utilisée pour la production entièrement automatique d'une pièce constituée de trois parties, pour un maximum de huit produits finaux différents. IMS 24 comprend les sous-systèmes Séparation, Assemblage, Contrôle et Manutention. Tous les sous-systèmes peuvent être utilisés individuellement ou combinés entre eux de manière quelconque. Le transport des pièces entre les différents sous-systèmes est assuré par un système de transport avec des porte-pièces sur transporteurs jumelés.

Une installation d'entraînement permet de reproduire les processus industriels d'une production continue complexe très réelle. Seuls sont utilisés des actionneurs et capteurs typiques tels qu'on les rencontre dans l'industrie. La commande de l'installation n'emploie également que des systèmes API industriels avec Profibus et périphérie décentralisée. Des extensions optionnelles de systèmes de communication industriels modernes sont prévues. Le système favorise l'apprentissage de compétences en travail d'équipes et offre aux élèves et aux étudiants la possibilité d'acquérir de façon autonome les bases qui leur permettront de maîtriser les systèmes mécatroniques.

La conception de chaque sous-système permet à l'étudiant d'acquérir pas à pas toutes les aptitudes et connaissances requises, des opérations et séquences simples jusqu'à l'apprentissage d'un programme automatique complexe. Les interfaces standardisées permettent l'emploi de différents appareils de commande industriels API ou l'application du système UniTrain-I.

  • Système de transport : bandes transporteuses jumelées avec moteurs à courant continu et moteur triphasé à vitesse variable.

  • Système d'identification : quatre porte-pièces sont dotés d'un code fixe. Une unité de lecture est montée sur chacune des stations.

  • Système d'identification : système d'identification RFID en option.

  • Niveau de commande : réalisation d'ordres de fabrication sur le PC du poste de conduite ; visualisation du processus et saisie des données de service.

  • Intégration du poste de conduite des processus au TCP/IP

  • IMS 3 Sous-système « Séparation »

  • IMS 4 Sous-système « Assemblage »

  • IMS 6 Sous-système « Contrôle »

  • IMS 7 Sous-système « Manutention »


IMS 1.5 Système de transport CC
6
Système de transport cyber-physique
Système de transport cyber-physique LM9515
6
Alimentation CC (24 V/5 A) pour bandes transporteuses IMS
Alimentation CC (24 V/5 A) pour bandes transporteuses IMS LM9672
IMS 3 Séparation
1
Station de séparation
Station de séparation LM9627
IMS 4 Assemblage
1
Station d'assemblage
Station d'assemblage LM9628
IMS 6 Contrôle
1
Station de contrôle
Station de contrôle LM9684
IMS 7 Manutention
1
Station de manutention
Station de manutention LM9683
API (Automate Programmable Industriel) S7-1500 avec accessoires :
1
SIMATIC S7-1516-3 PN/DP 32 DE, 32 DA, 8 AE, 4 AA, alimentation 24 V/6 A
SIMATIC S7-1516-3 PN/DP 32 DE, 32 DA, 8 AE, 4 AA, alimentation 24 V/6 A CO3713-8R
1
Touch Panel TP700 Comfort Trainer Package
Touch Panel TP700 Comfort Trainer Package CO3713-4P
1
Fiche de connexion 4mm sécurisée, connexion arrière, rouge,1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, rouge,1000V/32A CAT II SO5126-3U
1
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II SO5126-3V
1
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A SO5126-9A
1
Ligne de mesure de sécurité 4mm, 100cm/40", rouge,  600 V, CAT III ~ 1000 V, CAT II / 32A
Ligne de mesure de sécurité 4mm, 100cm/40", rouge, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
Accessoires:
2
Bande transporteuse jumelée passive
Bande transporteuse jumelée passive LM9603
2
Bande transporteusejumelée passive courbe 180°
Bande transporteusejumelée passive courbe 180° LM9611
4
Porte-pièces pour système mécatronique
Porte-pièces pour système mécatronique LM9520
2
Partie supérieure de pièce, blanche
Partie supérieure de pièce, blanche LM9521
2
Partie supérieure de pièce, noire
Partie supérieure de pièce, noire LM9522
2
Partie inférieure de pièce, blanche
Partie inférieure de pièce, blanche LM9524
2
Partie inférieure de pièce, noire
Partie inférieure de pièce, noire LM9525
1
Émetteur manuel IMS
Émetteur manuel IMS LM9638
1
Compresseur silencieux
Compresseur silencieux SE2902-9L
1
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques LM9670
4
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
Configuration IMS 24
Configuration IMS 24 LA9524
1
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau LM9671
IMS/IPA Simulateur d'essai et d'erreurs
1
IMS/IPA Simulateur d'essai et d'erreurs
IMS/IPA Simulateur d'essai et d'erreurs CO3713-7V
2
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A SO5126-9A
1
Ligne de mesure de sécurité 4mm, 100cm/40", rouge,  600 V, CAT III ~ 1000 V, CAT II / 32A
Ligne de mesure de sécurité 4mm, 100cm/40", rouge, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
1
QuickChart IMS Simulateur d'essai et d'erreurs
QuickChart IMS Simulateur d'essai et d'erreurs SO6200-1Z
Mobilier IMS
1
Banc d'expérimentation mobile IMS, SybaPro, 1200 mm, cadre 2 étages
Banc d'expérimentation mobile IMS, SybaPro, 1200 mm, cadre 2 étages ST7200-3T
2
Banc d'expérimentation mobile IMS, SybaPro, 1200mm
Banc d'expérimentation mobile IMS, SybaPro, 1200mm ST7200-3U
1
Support pour écran plat max. 10kg sur plateau DIN A4, VESA 75/100
Support pour écran plat max. 10kg sur plateau DIN A4, VESA 75/100 ST8010-4K
Médias:
1
Interactive Lab Assistant : IMS 1.5
Interactive Lab Assistant : IMS 1.5 SO2805-5N
1
Interactive Lab Assistant : IMS 24 Système de production à 4 stations
Interactive Lab Assistant : IMS 24 Système de production à 4 stations SO2800-5Q
1
QuickChart IMS1.5 – Système de transport cyberphysique
QuickChart IMS1.5 – Système de transport cyberphysique SO6200-2P
1
QuickChart IMS 3 Sous-système mécatronique Séparation
QuickChart IMS 3 Sous-système mécatronique Séparation SO6200-1C
1
QuickChart IMS 4 Sous-système mécatronique Assemblage
QuickChart IMS 4 Sous-système mécatronique Assemblage SO6200-1D
1
QuickChart IMS 6 Sous-système mécatronique Contrôle
QuickChart IMS 6 Sous-système mécatronique Contrôle SO6200-1F
1
QuickChart IMS 7 Sous-système mécatronique Manutention
QuickChart IMS 7 Sous-système mécatronique Manutention SO6200-1G
1
QuickChart IMS 24 Système de production avec 4 stations
QuickChart IMS 24 Système de production avec 4 stations SO6200-1Q
1
QuickChart IMS Emetteur manuel
QuickChart IMS Emetteur manuel SO6200-1V
