IPA 25 Système de production à 5 sous-systèmes

IPA 25 Système de production à 5 sous-systèmes

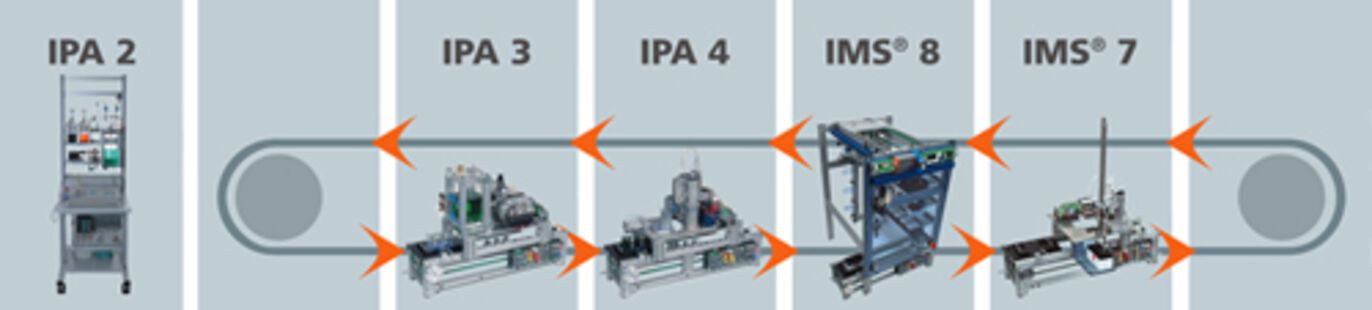

Le système peut être utilisé pour la production entièrement automatique d'un six-pack. IPA 25 est constitué des sous-systèmes Mélange, Remplissage, Bouchonnage, Manutention et Stockage. Tous les sous-systèmes peuvent être utilisés individuellement ou combinés entre eux. Le transport du six-pack entre les différents sous-systèmes est assuré par un système de transport avec des porte-pièces sur transporteurs jumelés.

Cette installation d'entraînement permet de reproduire les processus industriels d'une production continue complexe très réelle. Seuls sont utilisés des actionneurs et capteurs typiques tels qu'on les rencontre dans l'industrie. La commande de l'installation n'emploie également que des systèmes API industriels avec Profibus et périphérie décentralisée. Des extensions optionnelles de systèmes de communication industriels modernes sont prévues. Le système favorise l'apprentissage de compétences en travail d'équipes et offre aux élèves et aux étudiants la possibilité d'acquérir de façon autonome les bases qui leur permettront de maîtriser les systèmes techniques de processus.

La conception de chaque sous-système permet à l'étudiant d'acquérir pas à pas toutes les aptitudes et connaissances requises, des opérations et séquences simples jusqu'à l'apprentissage d'un programme automatique complexe. Les interfaces standardisées permettent l'emploi de différents appareils de commande industriels API ou l'application du système UniTrain-I.

  • Système de transport : bandes transporteuses jumelées avec moteurs à courant continu et moteur triphasé à vitesse variable.

  • Système d'identification : système d'identification RFID en option.

  • Intégration du poste de conduite des processus au TCP/IP

  • IPA 2 Sous-système « Mélange »

  • IPA 3 Sous-système « Remplissage »

  • IPA 4 Sous-système « Bouchonnage »

  • IMS 7 Sous-système « Manutention »

  • IMS 8 Sous-système « Stockage »
