CIM 11 Système de production à tour d'usinage avec 3 sous-systèmes

CIM 11 Système de production à tour d'usinage avec 3 sous-systèmes

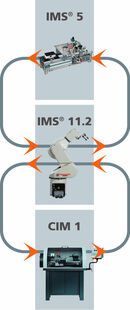

Le système peut être utilisé pour la production entièrement automatique du boulon pour l'installation mécanique. CIM 11 est constitué des sous-système Usinage, Remise de pièce avec robot et Tour. Les sous-systèmes peuvent être utilisés individuellement ou réunis dans un système unitaire. Le transport des pièces vers le sous-système est assuré par un système de transport avec des porte-pièces sur transporteurs jumelés. Un robot se charge de remettre au sous-système IMS les pièces provenant du tour.

Cette installation d'entraînement permet de reproduire les processus industriels d'une production complexe très réelle. La production de la pièce, sa remise et son usinage en produit final sont entièrement automatisés. Aucune intervention dans le processus n'est nécessaire. La commande de l'installation n'emploie également que des systèmes API industriels avec Profibus et périphérie décentralisée. Le système favorise l'apprentissage de compétences en travail d'équipes et offre aux élèves et aux étudiants la possibilité d'acquérir de façon autonome les bases qui leur permettront de maîtriser les systèmes mécatroniques et d'enlèvement de copeaux.

La conception de chaque sous-système permet à l'étudiant d'acquérir pas à pas toutes les aptitudes et connaissances requises en automatisme et en enlèvement de copeaux, des opérations et séquences simples jusqu'à l'apprentissage d'un programme automatique complexe. Les interfaces standardisées permettent un emploi des les unités de commande API industrielles les plus diverses.

  • Système de transport : bandes transporteuses jumelées avec moteurs à courant continu et moteur triphasé à vitesse variable.

  • Système d'identification : emploi optionnel du capteur Vision pour contrôler les pièces fabriquées

  • IMS 5 Sous-système « Usinage »

  • IMS 11.2 Sous-système « Robot »

  • CIM 1 Tour d'usinage



1
Tour CNC avec logiciel de tournage professionnel
Tour CNC avec logiciel de tournage professionnel LM9712
1
Jeu pour équipement d'automatisation tour CNC
Jeu pour équipement d'automatisation tour CNC LM9715
1
Armoire inférieure pour machines-outils CNC
Armoire inférieure pour machines-outils CNC LM9718
1
PROFIBUS DP Slave
PROFIBUS DP Slave SO9601
IMS 1 Systèmes de transfert
2
Bande transporteuse jumelée 24 V
Bande transporteuse jumelée 24 V LM9606
IMS 5 Usinage
1
Station d'usinage
Station d'usinage LM9682
IMS 11.2 Sous-système « Robot »
1
Robot industriel RS03N (version modifièe), 6 axes, 3kg
Robot industriel RS03N (version modifièe), 6 axes, 3kg LM9661
1
Pince parallèle pour LM9661/LM9691
Pince parallèle pour LM9661/LM9691 LM9662
1
CIM Plaque de fixation pour Robot
CIM Plaque de fixation pour Robot LM9666
Accessoires :
1
Jeu d'outils avec matériel
Jeu d'outils avec matériel LM9713
1
Jeu de plaquettes de coupe
Jeu de plaquettes de coupe LM9714
1
Câble sériel pour interface 9/9 pôles
Câble sériel pour interface 9/9 pôles LM9040
2
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
Adaptateur d'interface USB-RS232 avec SUB-D à 9 pôles
Adaptateur d'interface USB-RS232 avec SUB-D à 9 pôles LM9062
1
Porte-pièces pour système mécatronique
Porte-pièces pour système mécatronique LM9520
1
Partie supérieure de pièce, blanche
Partie supérieure de pièce, blanche LM9521
1
Partie inférieure de pièce, noire
Partie inférieure de pièce, noire LM9525
1
Boulon métallique pour pièce à usiner
Boulon métallique pour pièce à usiner LM9527
1
Boulon plastique pour pièce à usiner, rouge
Boulon plastique pour pièce à usiner, rouge LM9528
1
Compresseur silencieux
Compresseur silencieux SE2902-9L
1
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques LM9670
1
Configuration CIM 11
Configuration CIM 11 LA9711
1
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau LM9671
Automates programmable intégré (API) pour production flexibles IMS complets
1
SIMATIC S7-313C 2DP, 16 EN, 16 SN, Profibus, alimentation 24 V/6 A
SIMATIC S7-313C 2DP, 16 EN, 16 SN, Profibus, alimentation 24 V/6 A CO3713-8C
1
Module de connexionIMS pour API
Module de connexionIMS pour API CO3713-7F
1
Logiciel pour entraînement 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I)
Logiciel pour entraînement 1x STEP 7, S7-Graph, S7-SCL, PLC-Sim(D,GB,F,E,I) SO6002-1Q
1
Adaptateur d'ordinateur API-S7 avec convertisseur USB/MPI
Adaptateur d'ordinateur API-S7 avec convertisseur USB/MPI SO3713-5E
5
Câble de connexion pour PROFIBUS, par mètre
Câble de connexion pour PROFIBUS, par mètre LM9181
4
Connecteur pour PROFIBUS à douille PG et résistance terminale
Connecteur pour PROFIBUS à douille PG et résistance terminale LM9182
1
Outil de dénudage pour câbles PROFIBUS
Outil de dénudage pour câbles PROFIBUS LM9184
4
Ligne de mesure de sécurité 4mm 100cm bleue
Ligne de mesure de sécurité 4mm 100cm bleue SO5126-9A
4
Ligne de mesure de sécurité 4mm 100cm rouge
Ligne de mesure de sécurité 4mm 100cm rouge SO5126-8U
Mobilier IMS
1
Banc d'expérimentation mobile IMS, SybaPro, 1200mm, cadre 2 étages
Banc d'expérimentation mobile IMS, SybaPro, 1200mm, cadre 2 étages ST7200-3T
1
Chariot mécatronique mobile à profilé alu sans cadre d'expérimentation
Chariot mécatronique mobile à profilé alu sans cadre d'expérimentation ST7200-3R
Médias :
1
Interactive Lab Assistant : IMS 1 Station Transfert (CC)
Interactive Lab Assistant : IMS 1 Station Transfert (CC) SO2800-5A
1
Interactive Lab Assistant : IMS 5 Station Usinage
Interactive Lab Assistant : IMS 5 Station Usinage SO2800-5E
1
Manuel CIM1 Mise en service d'un tour
Manuel CIM1 Mise en service d'un tour SH5004-9K
1
Manuel IMS11.2 mise en service robot
Manuel IMS11.2 mise en service robot SH5004-9M
1
Interactive Lab Assistant : CIM1 Bases du tournage
Interactive Lab Assistant : CIM1 Bases du tournage SO2800-4A
1
QuickChart IMS 1.2 Système de transfert avec entraînement continu
QuickChart IMS 1.2 Système de transfert avec entraînement continu SO6200-1A
1
QuickChart IMS 5 Sous-système mécatronique Usinage
QuickChart IMS 5 Sous-système mécatronique Usinage SO6200-1E
Accessoires optionnels :
1
Jeux des piles pour RS03N
Jeux des piles pour RS03N LM9664
1
jeu de clefs Allen
jeu de clefs Allen LM9716
1
Pied à coulisse
Pied à coulisse LM9717
1
Logiciel de programmation pour tour CNC avec simulation 3D
Logiciel de programmation pour tour CNC avec simulation 3D SO4002-2A
