CIM 22 Système de production flexible avec 10 sous-systèmes

CIM 22 Système de production flexible avec 10 sous-systèmes

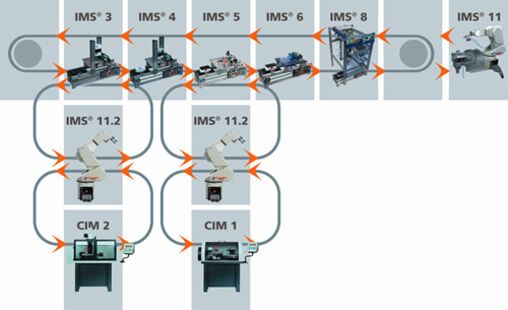

L'installation peut être utilisée pour la production entièrement automatique d'une pièce constituée de trois parties, pour un maximum de huit produits finaux différents. CIM 22 comprend les sous-systèmes Séparation, Assemblage, Usinage, Contrôle, Stockage, Extraction, Remise de pièce avec robot, Tour d'usinage et Fraiseuse. Tous les sous-systèmes peuvent être utilisés individuellement ou combinés entre eux de manière quelconque. Le transport des pièces entre les différents sous-systèmes est assuré par un système de transport avec des porte-pièces sur transporteurs jumelés. Un robot se charge de remettre au sous-système IMS les pièces provenant du tour / de la fraiseuse.

Cette installation d'entraînement permet de reproduire les processus industriels d'une production continue complexe très réelle. Seuls sont utilisés des actionneurs et capteurs typiques tels qu'on les rencontre dans l'industrie. La commande de l'installation n'emploie également que des systèmes API industriels avec Profibus et périphérie décentralisée. Des extensions optionnelles de systèmes de communication industriels modernes sont prévues. Le système favorise l'apprentissage de compétences en travail d'équipes et offre aux élèves et aux étudiants la possibilité d'acquérir de façon autonome les bases qui leur permettront de maîtriser les systèmes mécatroniques et d'enlèvement de copeaux.

La conception de chaque sous-système permet à l'étudiant d'acquérir pas à pas toutes les aptitudes et connaissances requises, des opérations et séquences simples jusqu'à l'apprentissage d'un programme automatique complexe. Les interfaces standardisées permettent un emploi des les unités de commande API industrielles les plus diverses.

  • Système de transport : bandes transporteuses jumelées avec moteurs à courant continu et moteur triphasé à vitesse variable.

  • Système d'identification : système d'identification RFID en option.

  • Système d'identification : emploi optionnel du capteur Vision pour contrôler les pièces fabriquées

  • Niveau de commande : réalisation d'ordres de fabrication sur le PC du poste de conduite ; visualisation du processus et saisie des données de service.

  • Intégration du poste de conduite des processus au TCP/IP

  • IMS 3 Sous-système « Séparation »

  • IMS 4 Sous-système « Assemblage »

  • IMS 5 Sous-système « Usinage »

  • IMS 6 Sous-système « Contrôle »

  • IMS 8 Sous-système « Stockage »

  • IMS 11 Sous-système « Extraction avec un robot »

  • IMS 11.2 Sous-système « Robot »

  • CIM 1 Tour d'usinage

  • CIM 2 Fraiseuse



1
Tour CNC avec logiciel de tournage professionnel
Tour CNC avec logiciel de tournage professionnel LM9712
1
Jeu pour équipement d'automatisation tour CNC
Jeu pour équipement d'automatisation tour CNC LM9715
1
Armoire inférieure pour machines-outils CNC
Armoire inférieure pour machines-outils CNC LM9718
1
PROFIBUS DP Slave
PROFIBUS DP Slave SO9601

1
Fraiseuse CNC avec logiciel de fraisage professionnel
Fraiseuse CNC avec logiciel de fraisage professionnel LM9720
1
Jeu pour équipement d'automatisation fraiseuse CNC
Jeu pour équipement d'automatisation fraiseuse CNC LM9722
1
Armoire inférieure pour machines-outils CNC
Armoire inférieure pour machines-outils CNC LM9718
1
PROFIBUS DP Slave
PROFIBUS DP Slave SO9601
IMS 1.2 Système de transport CC
7
Bande transporteuse jumelée 24 V
Bande transporteuse jumelée 24 V LM9606
IMS 3 Séparation
1
Station de séparation
Station de séparation LM9680
IMS 4 Assemblage
1
Station d'assemblage
Station d'assemblage LM9681
IMS 5 Usinage
1
Station d'usinage
Station d'usinage LM9682
IMS 6 Contrôle
1
Station de contrôle
Station de contrôle LM9684
IMS 8 Stockage
1
Rayonnage élevé à 20 emplacements
Rayonnage élevé à 20 emplacements LM9641
IMS 11 Extraction avec un robot
1
Station de désassemblage avec robot
Station de désassemblage avec robot LM9637
1
Robot industriel RS03N (version modifièe), 6 axes, 3kg
Robot industriel RS03N (version modifièe), 6 axes, 3kg LM9661
1
Grappin pneumatique pour LM9661/LM9691
Grappin pneumatique pour LM9661/LM9691 LM9663
1
IMS Plaque de fixation pour robots
IMS Plaque de fixation pour robots LM9667
IMS 11.2 Sous-système « Robot »
2
Robot industriel RS03N (version modifièe), 6 axes, 3kg
Robot industriel RS03N (version modifièe), 6 axes, 3kg LM9661
2
Pince parallèle pour LM9661/LM9691
Pince parallèle pour LM9661/LM9691 LM9662
2
CIM Plaque de fixation pour Robot
CIM Plaque de fixation pour Robot LM9666
2
PROFIBUS DP Slave
PROFIBUS DP Slave SO9601
Accessoires :
3
Bande transporteuse jumelée passive
Bande transporteuse jumelée passive LM9603
2
Bande transporteusejumelée passive courbe 180°
Bande transporteusejumelée passive courbe 180° LM9611
5
Porte-pièces pour système mécatronique
Porte-pièces pour système mécatronique LM9520
5
Partie supérieure de pièce, blanche
Partie supérieure de pièce, blanche LM9521
5
Partie supérieure de pièce, noire
Partie supérieure de pièce, noire LM9522
5
Partie inférieure de pièce, blanche
Partie inférieure de pièce, blanche LM9524
5
Partie inférieure de pièce, noire
Partie inférieure de pièce, noire LM9525
5
Boulon métallique pour pièce à usiner
Boulon métallique pour pièce à usiner LM9527
5
Boulon plastique pour pièce à usiner, rouge
Boulon plastique pour pièce à usiner, rouge LM9528
1
Émetteur manuel IMS
Émetteur manuel IMS LM9638
1
IMS Capteur magnétique pour bande avec fixation
IMS Capteur magnétique pour bande avec fixation LM9675
1
IMS Capteur capacitifpour bande avec fixation
IMS Capteur capacitifpour bande avec fixation LM9678
1
Compresseur silencieux
Compresseur silencieux SE2902-9L
1
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques
Jeu de tuyaux et d'accessoires pour systèmes mécatroniques LM9670
2
Câble sériel pour interface 9/9 pôles
Câble sériel pour interface 9/9 pôles LM9040
10
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
2
Adaptateur d'interface USB-RS232 avec SUB-D à 9 pôles
Adaptateur d'interface USB-RS232 avec SUB-D à 9 pôles LM9062
1
Configuration CIM 22
Configuration CIM 22 LA9722
1
Jeu d'outils avec matériel
Jeu d'outils avec matériel LM9713
1
Jeu de plaquettes de coupe
Jeu de plaquettes de coupe LM9714
1
Jeu de fraises
Jeu de fraises LM9723
1
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau
Sécheur à membrane IDG3 avec raccord rapide et filtre AF20 avec séparateur d'eau LM9671
IMS/IPA Simulateur d'essai et d'erreurs
1
IMS/IPA Simulateur d'essai et d'erreurs
IMS/IPA Simulateur d'essai et d'erreurs CO3713-7V
2
Câble sériel pour interface 9/9 pôles
Câble sériel pour interface 9/9 pôles LM9040
2
Câble d'interface 25 pôles, douille sub-d / fiche
Câble d'interface 25 pôles, douille sub-d / fiche LM9061
1
QuickChart IMS Simulateur d'essai et d'erreurs
QuickChart IMS Simulateur d'essai et d'erreurs SO6200-1Z
Automates programmable intégré (API) pour production flexibles IMS complets
1
SIMATIC S7-313C 2DP, 16 EN, 16 SN, Profibus, alimentation 24 V/6 A
SIMATIC S7-313C 2DP, 16 EN, 16 SN, Profibus, alimentation 24 V/6 A CO3713-8C
1
Module de connexionIMS pour API
Module de connexionIMS pour API CO3713-7F
