Lucas Nülle - RCW 11 Structure et montage d'applications de réfrigération

RCW 11 Structure et montage d'applications de réfrigération

RCW 11 Structure et montage d'applications de réfrigération

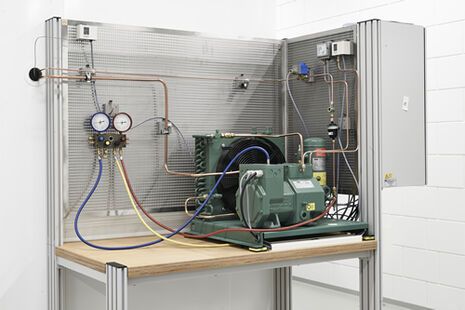

L'équipement de base de l'atelier de froid RCW 11 permet d'enseigner les applications les plus importantes et les plus fréquentes de la technique du froid. Grâce à cet équipement complet, l'atelier de froid convient également à la transmission des bases sur le thème des tuyauteries. Les nombreuses circuiteries électriques couvrent le plus grand champ d'applications.

L'enseignement pratique des bases permet de communiquer entre autres les connaissances suivantes :

Réalisation d'une tuyauterie de froid conforme avec des tuyaux en Cu (cintrage, sertissage, fabrication sur mesure)
Réalisation d'un câblage électrique pour une installation de froid et manipulation du courant électrique
Manipulation des fluides frigorigènes, remplissage, élimination, sécurité
Mise en service, recherche de fuites, contrôle d'étanchéité et entretien
Démantèlement ou mise hors service

L'équipement de base permet de réaliser les projets suivants :

Compartiment froid pour légumes
Compartiment frigorifique
Surgélateur
Compartiment froid avec régulation de puissance par bypass à gaz chaud
Installation de froid avec régulateur de démarrage
Installation de froid avec commutation hiver
2 compartiments froids avec différentes températures par régulateur de pression d'évaporation

Ces thèmes visent à développer les compétences suivantes :

Montage et démontage des tuyauteries et des composants
Essai sous pression, essai de résistance à la pression, tests électriques
Réglage du pressostat
Mise en service, recherche de fuites, essai d'étanchéité
Montage de commandes
Réglage du pressostat
Remplissage avec du fluide frigorigène
Evacuation du fluide frigorigène dans des récipients d'élimination de déchets adaptés
Exécution des travaux de réparation, par ex. remplacement de composants, vidange d'huile, etc.

Weboffer

0 article

Downloads

Équipement
Spécifications

Appel d'offres

Ensemble d'equipement comprenant:
1	Kit de montage Cellule de froid (V), 2 évap., dispositif de dégivrage, chauff.,	SE2675-1B
1	Établi SybaWork, 1520x760x850mm, avec plan de travail multiplex 40mm	ST8070-1D
1	Groupe frigorifique à refroidissement par air avec soupapes d'arrêt supplémentaires	SE2675-1E
1	Armoire électrique de commande, précâblée	SE2675-1C
1	Jeu de câbles, lignes, embouts et cosses (1 place)	SE2675-1D
1	Jeu d'appareils équipement de base pour projet cellule de froid	SE2675-1G

Médias:
1		Interactive Lab Assistant : Montage et mise en service de processus de froid		SO2801-1X

Outils et appareils:
1		Manomètre à vide avec index-repère	LM8586
1		Pompe à vide, pompe à tiroirs rotatifs RZ2,5 deux étages avec filtre d'échappeme	LM8595
1		Appareil recyclage réfrigérant haute pression 38,5 bar maxi., 230V / 50...60Hz	LM8580
1		Détendeur pour Azote RA825GN50 200bar vers 50 bars	LM8596
1		Embout pour bombone KM R134a sur Tuyau 7/16	LM8597
1		Appareil de recherche de fuites pour liquide refroidissement et gaz techniques	LM8593
1		Exemple de fuite de gaz pour test d'appareil de recherche de fuites (50ml)	LM8594
1		Thermomètre différentiel 2 canaux avec affichage, connexion de sondes radiocomm.	LM8575
1		Housse protection TopSafe pour thermomètre différentiel 2 canaux	LM8576
1		Sonde de surface type K avec pointe de mesure élargie, étanche	LM8577
1		Sonde températ. tuyau type K avec tête de mesure interchang., 5..65mmdiam.tuyau	LM8578
1		Batterie de manomètres avec valise de rangement et tuyaux de remplissage	LM8582
	Etabli mobile avec des jeux d'outils spécialement conçus pour la technique du froid et de la climatisation... plus Etabli mobile avec des jeux d'outils spécialement conçus pour la technique du froid et de la climatisation (RCW): moins
1		Etabli mobile SybaWork, 3 tiroirs, 1005 x 736 x 519, plaque 25 mm	ST8070-6F
	Adapté à ST8070-6F : possibilité d'avoir respectivement 3 inserts par tiroir
1		Jeu d’outils pour Technique du froid et de la climatisation 1, jeu de base VDE (20 pièces), taille de l’insert 300x600mm	ST8090-4A
1		Jeu d’outils pour Technique du froid et de la climatisation 2, mécanique de précision (22 pièces), taille de l’insert 300x600mm	ST8090-4C
1		Jeu d’outils pour Technique du froid et de la climatisation 3, clés à fourche (12 pièces), taille de l’insert 300x600mm	ST8090-4E
1		Jeu d’outils pour Technique du froid et de la climatisation 4, mécanique (6 pièces), taille de l’insert 300x600mm	ST8090-4G
1		Jeu d’outils pour Technique du froid et de la climatisation 5, couple (29 pièces), taille de l’insert 300x600mm	ST8090-4J
1		Jeu d’outils pour Technique du froid et de la climatisation 6, usinage de tubes (15 pièces), taille de l’insert 300x600mm	ST8090-4L
1		Jeu d’outils pour Technique du froid et de la climatisation 7, niveau à bulle + pinces de cintrage (5 pièces), taille de l’insert 300x600	ST8090-4N
1		Jeu de clés 1/4 + 1/2" (46 pcs)	ST8090-4Q

Accessoires:
1	Set de tubes en cuivre en différents diamètres pour réalisation projets (pour 2 places)	SE2675-1H
1	Jeu de tuyauteries pour composants avec raccords à visser	SE2675-2P
1	Jeu de fixation pour tuyaux sur les supports des composants	SE2675-2N
1	Jeu de fixation pour lignes et composants, 25 pièces	SE2675-2M
1	Bouteille pour recyclage agent réfrigérant, vide T12Y/S50	LM8592

Accessoires optionnels:
	Consommables
1		Agent réfrigérant 134a en bouteille sous pression (12,5l)	LM8590
1		Fluide frigorigène Suva R 404A bouteille de 12,5 l remplie	LM8599
1		Azote en bouteille sous pression, 5 l	LM8591

RCW 11 Structure et montage d'applications de réfrigération
