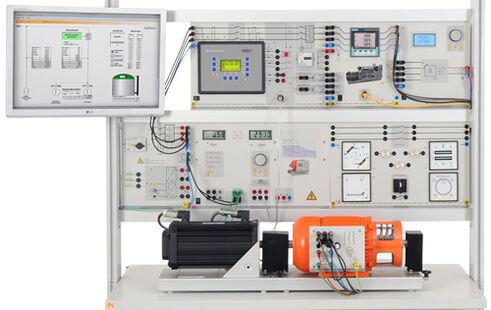

EGP1 Protection de l‘alternateur avec relais multifonction

EGP1 Protection de l‘alternateur avec relais multifonction

Contenus didactiques

Relais de surintensité

  • Comportement de réponse et de retombée en cas de défauts unipolaires et tripolaires
  • Détermination des temps d‘établissement

Protection contre la charge déséquilibrée

  • Comportement en cas de charge déséquilibrée
  • Détermination du rapport de retombée et des temps de déclenchement
  • Détermination de la courbe caractéristique du relais TA = f (charge déséquilibrée)

Protection contre les retours de puissance

  • Synchronisation de l‘alternateur avec le réseau
  • Détection et mise hors circuit de l‘alternateur en cas de flux´inverse de puissance

Protection contre les surtensions et les sous-tensions

  • Réactions en cas de défaut de phase
  • Saisie des temps d‘excitation et de déclenchement

Protection du stator contre la mise à la terre

  • Saisie des tensions système en cas de service normal ou de mise à la terre du stator
  • Mesure des temps de déclenchement
  • Calcul du courant de terre
Equipement de base composé de:
1
Relais multifonctions, régulateur de puissance et cos phi, synchroniseur
Relais multifonctions, régulateur de puissance et cos phi, synchroniseur CO3301-5W
1
Machine synchrone triphasée à rotor lisses 1kW
Machine synchrone triphasée à rotor lisses 1kW SE2662-5Q
1
Charge ohmique variable triphasée, 1kW
Charge ohmique variable triphasée, 1kW CO3301-3F
Nécessaire en plus - Banc d'essai de machine à système à servo-entraînement et de freinage:
1
Banc d'essai de machines à servocommande 1kW, logiciel ActiveServo (D,GB,F,E)
Banc d'essai de machines à servocommande 1kW, logiciel ActiveServo (D,GB,F,E) CO3636-6W
1
Manchon d'accouplement 1kW
Manchon d'accouplement 1kW SE2662-6A
1
Capot de protection d'accouplement 1kW
Capot de protection d'accouplement 1kW SE2662-6B
1
Capot de protection du bout d'arbre 1kW
Capot de protection du bout d'arbre 1kW SE2662-6C
1
QuickChart Banc d'essai machines à servocommande
QuickChart Banc d'essai machines à servocommande SO6200-7D
Médias:
1
Interactive Lab Assistant : Protection des alternateurs
Interactive Lab Assistant : Protection des alternateurs SO2800-9G
Logiciels:
1
Logiciel SCADA Viewer
Logiciel SCADA Viewer SO4001-3H
1
Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune
Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune LM9057
1
Adaptateur de réseau USB 10/100 BaseTX RJ45
Adaptateur de réseau USB 10/100 BaseTX RJ45 LM9056
1
Switch Ethernet à 5 ports
Switch Ethernet à 5 ports LM9988
Alimentation:
1
Alimentation universelle pour CC et courant triphasé
Alimentation universelle pour CC et courant triphasé CO3212-5U
1
Disjoncteur de protection, 3 pôles
Disjoncteur de protection, 3 pôles CO3212-1P
1
Régulateur de tension d'excitation avec l'interrupteur de dérégulation
Régulateur de tension d'excitation avec l'interrupteur de dérégulation CO3301-5G
1
Multiprise avec 6 prises avec terre et interrupteur lumineux
Multiprise avec 6 prises avec terre et interrupteur lumineux ST8010-4J
Appareils de mesure:
1
IHM générateur
IHM générateur CO3301-5L
Accessoires:
40
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II SO5126-3R
2
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II SO5126-3V
2
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A SO5126-3W
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
1
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm ST7200-4C
1
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur)
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur) ST8008-8N
Recommandé additionnellement:
1
Support pour écran plat max. 15 kg/ 33 lbs pour fxation profilé alu, VESA
Support pour écran plat max. 15 kg/ 33 lbs pour fxation profilé alu, VESA ST8010-4T
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Panneau d'affichage pour banc Production d‘énergie électrique (GB)
Panneau d'affichage pour banc Production d‘énergie électrique (GB) CO3301-7F
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
