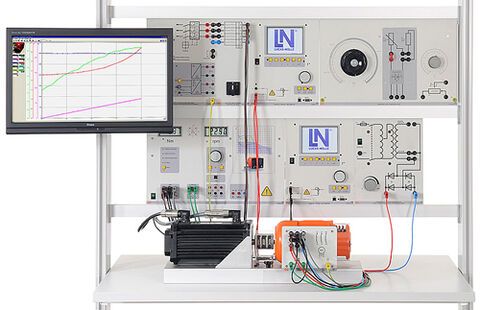

EEM 5.1-1 Machines synchrones 1kW

EEM 5.1-1 Machines synchrones 1kW

Objectifs didactiques :

Fonctionnement en moteur :

  • Branchement du moteur

  • Démarrage

  • Changement du sens de rotation

  • Excitation et angle de charge

  • Régime compensateur synchrone

  • Facteur de puissance et courant d’excitation

  • Caractéristiques en charge en fonctionnement en moteur

  • Caractéristiques en V

  • Limite de stabilité

  • Sous-excitation et surexcitation

  • Evaluation des mesures

Fonctionnement en génératrice :

  • Branchement de la génératrice

  • Réglage de la tension via le courant d’excitation

  • Caractéristiques en charge en fonctionnement en génératrice

  • Evaluation des mesures



Equipement de base composé de :
1
Machine multifonctions triphasée 1kW
Machine multifonctions triphasée 1kW SE2662-6W
1
Résistance de charge pour génératrice synchrone 1kW
Résistance de charge pour génératrice synchrone 1kW SE2662-6K
1
Coupe-circuit tétrapolaire
Coupe-circuit tétrapolaire CO3212-1W
1
Multimètre analogique/numérique, wattmètre et mesureur de facteur de puissance
Multimètre analogique/numérique, wattmètre et mesureur de facteur de puissance CO5127-1Z
Alimentation :
1
Transformateur de réglage unité d'excitation 0-200 V
Transformateur de réglage unité d'excitation 0-200 V CO3212-5Q
Médias :
1
Interactive Lab Assistant : Machines à bagues coll.et asynchrones,synchr.0,3/1kW
Interactive Lab Assistant : Machines à bagues coll.et asynchrones,synchr.0,3/1kW SO2800-1D
Nécessaire en plus - Banc d'essai de machine à système à servo-entraînement et de freinage :
1
Banc d'essai de machines à servocommande 1kW, logiciel ActiveServo (D,GB,F,E)
Banc d'essai de machines à servocommande 1kW, logiciel ActiveServo (D,GB,F,E) CO3636-6W
1
Manchon d'accouplement 1kW
Manchon d'accouplement 1kW SE2662-6A
1
Capot de protection d'accouplement 1kW
Capot de protection d'accouplement 1kW SE2662-6B
1
Capot de protection du bout d'arbre 1kW
Capot de protection du bout d'arbre 1kW SE2662-6C
1
QuickChart Banc d'essai machines à servocommande
QuickChart Banc d'essai machines à servocommande SO6200-7D
Alimentation :
1
Alimentation universelle pour CC et courant triphasé
Alimentation universelle pour CC et courant triphasé CO3212-5U
Appareils de mesure :
1
Multimètre analogique/numérique, wattmètre et mesureur de facteur de puissance
Multimètre analogique/numérique, wattmètre et mesureur de facteur de puissance CO5127-1Z
Accessoires :
20
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II SO5126-3R
2
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A SO5126-3V
2
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A SO5126-3W
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
1
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm ST7200-4C
1
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur)
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur) ST8008-8N
1
Support pour écran plat max. 15 kg/ 33 lbs pour fxation profilé alu, VESA
Support pour écran plat max. 15 kg/ 33 lbs pour fxation profilé alu, VESA ST8010-4T
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
