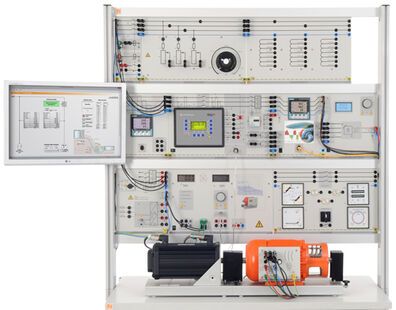

EUG 3/4 Pompage-turbinage / Centrales électriques

EUG 3/4 Pompage-turbinage / Centrales électriques

Le cours sur les centrales permet d'étudier le fonctionnement des types de centrales suivants :

  • Centrale au lignite
  • Centrale au charbon
  • Centrale à turbines à gaz
  • Centrale à gaz et à vapeur
  • Centrale de cogénération au biogaz
  • Centrale nucléaire
  • Centrale hydraulique
  • Centrale de pompage-turbinage

Le cours sur les centrales de pompage analyse la manière dont l'énergie électrique est stockée par la transformation de l'eau en énergie potentielle, puis réalimentée dans le réseau après la transformation de cette énergie potentielle en énergie électrique. En raison de la croissance permanente de la production d'énergies renouvelables, les centrales de pompage sont des accumulateurs nécessaires et indispensables dans un réseau intelligent de grande qualité de réseau.

Contenus didactiques :

  • Configuration de la synchronisation
    • Mise en service du relais multifonction
  • Mode générateur
  • Synchronisation de réseau
    • Paramétrage d'un relais multifonction
    • Synchronisation automatique
  • Régulation manuelle de la puissance : par alternateur et par moteur
  • Régulation de l'alternateur via SCADA
    • Types de centrales
    • Caractéristique typiques et chiffres-clé
    • Mise en service et exploitation de différents types de centrales
    • Elaboration du fonctionnement de centrales
    • Fonctionnement en suivi de charge automatique d'une puissance active et réactive mesurée en externe
  • Centrales de pompage dans le réseau intelligent
Equipement complémentaire comprenant:
1
Instrument de mesure triphasé
Instrument de mesure triphasé CO5127-1S
1
Relais multifonctions, régulateur de puissance et cos phi, synchroniseur
Relais multifonctions, régulateur de puissance et cos phi, synchroniseur CO3301-5W
1
Module de commutation de puissance
Module de commutation de puissance CO3301-5P
1
Charge ohmique variable triphasée, 1kW
Charge ohmique variable triphasée, 1kW CO3301-3F
1
Charge inductive triphasée, 1 kW
Charge inductive triphasée, 1 kW CO3301-3D
Médias :
1
Interactive Lab Assistant : Centrale hydraulique de pompage-turbinage
Interactive Lab Assistant : Centrale hydraulique de pompage-turbinage SO2800-9T
1
Interactive Lab Assistant : Centrales électriques
Interactive Lab Assistant : Centrales électriques SO2800-9U
Nécessaire en plus - Banc d'essai de machine à système à servo-entraînement et de freinage :
1
Banc d'essai de machines à servocommande 1kW, logiciel ActiveServo (D,GB,F,E)
Banc d'essai de machines à servocommande 1kW, logiciel ActiveServo (D,GB,F,E) CO3636-6W
1
Manchon d'accouplement 1kW
Manchon d'accouplement 1kW SE2662-6A
1
Capot de protection d'accouplement 1kW
Capot de protection d'accouplement 1kW SE2662-6B
1
Capot de protection du bout d'arbre 1kW
Capot de protection du bout d'arbre 1kW SE2662-6C
1
QuickChart Banc d'essai machines à servocommande
QuickChart Banc d'essai machines à servocommande SO6200-7D
Médias :
1
Interactive Lab Assistant : Synchronisation de réseau et régulation d.alternateurs
Interactive Lab Assistant : Synchronisation de réseau et régulation d.alternateurs SO2800-9E
1
Interactive Lab Assistant : Protection des alternateurs
Interactive Lab Assistant : Protection des alternateurs SO2800-9G
Logiciels :
1
Logiciel SCADA Viewer
Logiciel SCADA Viewer SO4001-3H
1
Câble patch Cat5E 1x1m jaune, 2x2,0m jaune
Câble patch Cat5E 1x1m jaune, 2x2,0m jaune LM9057
1
Adaptateur de réseau USB 10/100 BaseTX RJ45
Adaptateur de réseau USB 10/100 BaseTX RJ45 LM9056
1
Switch Ethernet à 5 ports
Switch Ethernet à 5 ports LM9988
Alimentation :
1
Alimentation universelle pour CC et courant triphasé
Alimentation universelle pour CC et courant triphasé CO3212-5U
1
Régulateur de tension d'excitation avec l'interrupteur de dérégulation
Régulateur de tension d'excitation avec l'interrupteur de dérégulation CO3301-5G
1
Disjoncteur de protection, 3 pôles
Disjoncteur de protection, 3 pôles CO3212-1P
1
Multiprise avec 6 prises avec terre et interrupteur lumineux
Multiprise avec 6 prises avec terre et interrupteur lumineux ST8010-4J
Appareils de mesure :
1
IHM générateur
IHM générateur CO3301-5L
Accessoires :
40
Fiche de connexion 4mm sécurisée, connexion arrière, noire, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, noire, 32A SO5126-3R
7
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 32A SO5126-3V
5
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 32A SO5126-3W
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
1
Ligne de mesure de sécurité 4mm 150cm bleue
Ligne de mesure de sécurité 4mm 150cm bleue SO5126-9K
2
Ligne de mesure de sécurité 4mm 50cm noir
Ligne de mesure de sécurité 4mm 50cm noir SO5126-8L
1
Banc d'experimentation mobile alu, 3 étages, 6 prises avec terre, 1250x700x1995
Banc d'experimentation mobile alu, 3 étages, 6 prises avec terre, 1250x700x1995 ST7200-3A
1
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur)
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur) ST8008-8N
1
Support pour 48 lignes de mesure (4mm) pour profilé alu
Support pour 48 lignes de mesure (4mm) pour profilé alu ST8003-8E
1
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables ST7200-5F
1
Support pour écran plat max. 15kg pour fxation profilé alu, VESA
Support pour écran plat max. 15kg pour fxation profilé alu, VESA ST8010-4T
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
