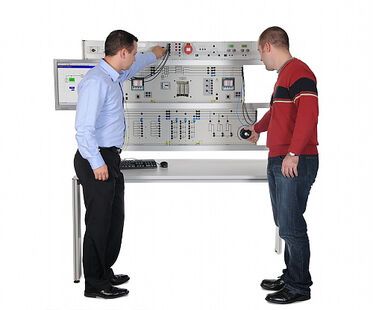

ETP Protection des transformateurs électriques

ETP Protection des transformateurs électriques

Combinée à un relais de surintensité, la protection différentielle pour transformateurs (à partir d‘environ 1 MVA) peut être étudiée au moyen de mesures sur différents circuits de bobines (étoile, triangle), dans divers couplages et en liaison avec le traitement du point neutre (libre, direct ou mis à la terre via la bobine de terre) en mode de fonctionnement normal ou dans le contexte de défauts divers. Les critères de déclenchement des courants différentiels sont déterminés grâce à la sensibilité de la courbe caractéristique.
Le relais de surintensité complète les mesures de sécurité de la protection différentielle du transformateur. Il protège le transformateur des surcharges et des courts-circuits ayant lieu en dehors de l‘étendue de protection.

ETP 1 Relais différentiel (transformateur électrique)

Contenus didactiques

  • Saisie et désactivation de défauts internes au transformateur
  • Saisie de pointes de courant d‘enclenchement (RUSH) sans désactivation
  • Déclenchement intempestif dû à un mauvais dimensionnement du transformateur
  • Sélection de la caractéristique de déclenchement compte tenu des courants différentiels

ETP 2 Relais de surintensité

Contenus didactiques

  • Paramétrage des relais en fonction du transfert du transformateur d‘intensité
  • Saisie des valeurs seuil pour les défauts équilibrés et déséquilibrés
  • Déclenchement intempestif du dispositif de protection dû au comportement de commutation du transformateur
  • Comportement de commutation du transformateur en vue d‘une protection
Equipement de base composé de :
1
Relais différentiel de protection (transformateur/génératrice)  avec relais de surintensité
Relais différentiel de protection (transformateur/génératrice) avec relais de surintensité CO3301-4M
3
Module de commutation de puissance
Module de commutation de puissance CO3301-5P
1
Transformateur de sépararation triphasé, 1kW
Transformateur de sépararation triphasé, 1kW CO3301-3N
1
Ligne de transmission simulée 150km / 300km
Ligne de transmission simulée 150km / 300km CO3301-3A
1
Charge ohmique variable triphasée, 1kW
Charge ohmique variable triphasée, 1kW CO3301-3F
Médias :
1
Interactive Lab Assistant : Protection des transformateurs
Interactive Lab Assistant : Protection des transformateurs SO2800-9J
Logiciels :
1
Logiciel SCADA Viewer
Logiciel SCADA Viewer SO4001-3H
1
Câble patch Cat5E 1x1m jaune, 2x2,0m jaune
Câble patch Cat5E 1x1m jaune, 2x2,0m jaune LM9057
1
Adaptateur de réseau USB 10/100 BaseTX RJ45
Adaptateur de réseau USB 10/100 BaseTX RJ45 LM9056
1
Switch Ethernet à 5 ports
Switch Ethernet à 5 ports LM9988
Alimentation :
1
Alimentation triphasée réglable 0-450V/2A
Alimentation triphasée réglable 0-450V/2A CO3301-3Z
1
Multiprise avec 6 prises avec terre et interrupteur lumineux
Multiprise avec 6 prises avec terre et interrupteur lumineux ST8010-4J
Appareils de mesure :
2
Instrument de mesure triphasé
Instrument de mesure triphasé CO5127-1S
Accessoires :
40
Fiche de connexion 4mm sécurisée, connexion arrière, noire, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, noire, 32A SO5126-3R
2
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 32A SO5126-3V
2
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 32A SO5126-3W
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
1
Banc d'experimentation mobile alu, 3 étages, 6 prises avec terre, 1250x700x1995
Banc d'experimentation mobile alu, 3 étages, 6 prises avec terre, 1250x700x1995 ST7200-3A
1
Support pour 48 lignes de mesure (4mm) pour profilé alu
Support pour 48 lignes de mesure (4mm) pour profilé alu ST8003-8E
1
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables ST7200-5F
1
Support pour écran plat max. 15kg pour fxation profilé alu, VESA
Support pour écran plat max. 15kg pour fxation profilé alu, VESA ST8010-4T
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
