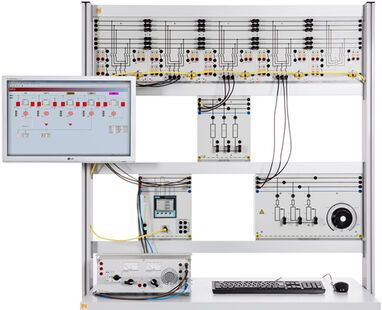

EPD Système de jeux de barres omnibus doubles

EPD Système de jeux de barres omnibus doubles

Contenus didactiques

  • Circuits de base d‘un système triphasé de jeux des barres omnibus double

  • Système triphasé de jeux des barres omnibus doubles avec charge

  • Changement de jeu de barre omnibus sans interruption de la dérivation

  • Élaboration des algorithmes de commutation pour différentes actions de commutation

  • Couplage des jeux de barres omnibus



Equipement de base composé de :
4
Barre omnibus double, triphasée, champ d'alimentation/de sortie
Barre omnibus double, triphasée, champ d'alimentation/de sortie CO3301-5R
1
Barre omnibus double, triphasée, champ de couplage
Barre omnibus double, triphasée, champ de couplage CO3301-5S
1
Charge ohmique variable triphasée, 1kW
Charge ohmique variable triphasée, 1kW CO3301-3F
1
Charge ohmique 3x 560 Ohm
Charge ohmique 3x 560 Ohm CO3301-3H
Médias :
1
Interactive Lab Assistant : Modèle de barres omnibus doubles
Interactive Lab Assistant : Modèle de barres omnibus doubles SO2800-9N
Logiciels :
1
Logiciel SCADA Viewer
Logiciel SCADA Viewer SO4001-3H
2
Câble patch Cat5E 1x1m jaune, 2x2,0m jaune
Câble patch Cat5E 1x1m jaune, 2x2,0m jaune LM9057
1
Adaptateur de réseau USB 10/100 BaseTX RJ45
Adaptateur de réseau USB 10/100 BaseTX RJ45 LM9056
1
Switch Ethernet à 5 ports
Switch Ethernet à 5 ports LM9988
Alimentation :
1
Alimentation triphasée réglable 0-450V/2A
Alimentation triphasée réglable 0-450V/2A CO3301-3Z
1
Multiprise avec 6 prises avec terre et interrupteur lumineux
Multiprise avec 6 prises avec terre et interrupteur lumineux ST8010-4J
Appareils de mesure :
1
Instrument de mesure triphasé
Instrument de mesure triphasé CO5127-1S
Accessoires :
50
Fiche de connexion 4mm sécurisée, connexion arrière, noire, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, noire, 32A SO5126-3R
5
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 32A SO5126-3V
10
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 32A SO5126-3W
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
6
Ligne de mesure de sécurité 4mm 25cm noir
Ligne de mesure de sécurité 4mm 25cm noir SO5126-8B
1
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm ST7200-4C
1
Support pour écran plat max. 15kg pour fxation profilé alu, VESA
Support pour écran plat max. 15kg pour fxation profilé alu, VESA ST8010-4T
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
Accessoires optionnels :
1
Moteur triphasé à cage d'écureuil 1kW
Moteur triphasé à cage d'écureuil 1kW SE2672-5G
1
Capot de protection du bout d'arbre 1kW
Capot de protection du bout d'arbre 1kW SE2662-6C
1
Ligne de transmission simulée 150km / 300km
Ligne de transmission simulée 150km / 300km CO3301-3A
