EDP Protection des jeux de barres omnibus

EDP Protection des jeux de barres omnibus

Contenus didactiques

  • Saisie des courants en mode normal

  • Saisie des courants en cas de court-circuit à un, deux ou trois pôles

  • Erreurs hors de l‘étendue de protection

  • Protection avec relais de sur-intensité

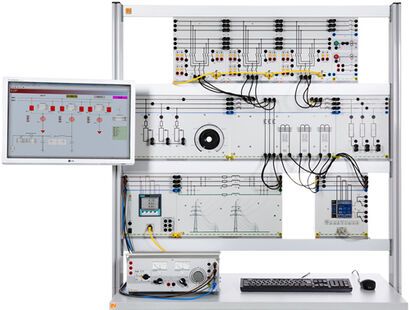

Equipement de base composé de:
1
Ligne de transmission simulée 150km / 300km
Ligne de transmission simulée 150km / 300km CO3301-3A
3
Barre omnibus double, triphasée, champ d'alimentation/de sortie
Barre omnibus double, triphasée, champ d'alimentation/de sortie CO3301-5R
1
Charge ohmique variable triphasée, 1kW
Charge ohmique variable triphasée, 1kW CO3301-3F
1
Charge ohmique 3x 560 Ohm
Charge ohmique 3x 560 Ohm CO3301-3H
1
Jeu de Transformateur de courant accumulé
Jeu de Transformateur de courant accumulé CO3301-4Y
1
Relais de surintensité temporisé
Relais de surintensité temporisé CO3301-4J
1
Module de commutation de puissance
Module de commutation de puissance CO3301-5P
Médias:
1
Interactive Lab Assistant : Relais de surintensité pour barres omnibus
Interactive Lab Assistant : Relais de surintensité pour barres omnibus SO2800-9M
Logiciels:
1
Logiciel SCADA Viewer
Logiciel SCADA Viewer SO4001-3H
1
Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune
Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune LM9057
1
Adaptateur de réseau USB 10/100 BaseTX RJ45
Adaptateur de réseau USB 10/100 BaseTX RJ45 LM9056
1
Switch Ethernet à 5 ports
Switch Ethernet à 5 ports LM9988
1
Câble convertisseur USB/RS485
Câble convertisseur USB/RS485 LM9025
Alimentation:
1
Alimentation triphasée réglable 0-450V/2A
Alimentation triphasée réglable 0-450V/2A CO3301-3Z
1
Multiprise avec 6 prises avec terre et interrupteur lumineux
Multiprise avec 6 prises avec terre et interrupteur lumineux ST8010-4J
Appareils de mesure:
1
Instrument de mesure triphasé
Instrument de mesure triphasé CO5127-1S
Accessoires:
50
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II SO5126-3R
2
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A SO5126-3V
2
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A SO5126-3W
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
1
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm ST7200-4C
1
Support pour écran plat max. 15 kg/ 33 lbs pour fxation profilé alu, VESA
Support pour écran plat max. 15 kg/ 33 lbs pour fxation profilé alu, VESA ST8010-4T
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
