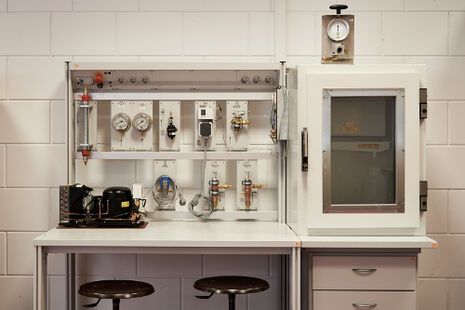

RCC21 Système didactique modulaire « Technique du froid R134a »

RCC21 Système didactique modulaire « Technique du froid R134a »

Le cours a pour objectif l'enseignement des notions de base du circuit de froid. L'élève se familiarise avec les fonctions des composants et les réactions de l'ensemble du circuit de froid.

Contenus didactiques enseignés :


• Structure et fonctionnement du circuit de froid
• Raccord des composants de l'installation avec les tuyaux, sans distributeur, avec le circuit de froid fermé
• Branchement de la station à manomètre à 4 voies
• Essai de pression à l'azote pour un contrôle approximatif de l'étanchéité
• Recherche de fuites
• Evacuation et séchage
• Manipulation des bouteilles d'agent réfrigérant
• Structure, fonctionnement et réglage ainsi que contrôle des dispositifs de sécurité (HP ; BP)
• Contrôle et réglage de la bonne surchauffe
• Modification de la surchauffe et de la taille de buse du TEV

Equipement de base composé de :
1
Chambre réfrigération mobile compl.isolée+évaporateur, ventilateurs+chauff.165W
Chambre réfrigération mobile compl.isolée+évaporateur, ventilateurs+chauff.165W CO3207-1A
1
Kit compresseur avec accumulateur,  230V/50Hz
Kit compresseur avec accumulateur, 230V/50Hz CO3207-1B
1
Electrovanne  230V/50Hz, 10W
Electrovanne 230V/50Hz, 10W CO3207-1D
1
Filtre sécheur avec hublot, collet 6mm
Filtre sécheur avec hublot, collet 6mm CO3207-1E
1
Thermostat d'ambiance avec prise commutable pour alimentation
Thermostat d'ambiance avec prise commutable pour alimentation CO3207-1F
1
TEV - Soupape de détente thermostatique TN2
TEV - Soupape de détente thermostatique TN2 CO3207-1G
1
Manomètre à vide avec index-repère
Manomètre à vide avec index-repère CO3207-1M
1
Jeu de tuyaux de raccordement sans outils pour raccorder les différents éléments
Jeu de tuyaux de raccordement sans outils pour raccorder les différents éléments CO3207-1X
Médias :
1
Interactive Lab Assistant : Système didactique modulaire Technique du froid R134a
Interactive Lab Assistant : Système didactique modulaire Technique du froid R134a SO2801-1D
Outils et appareils
1
Balance électronique 100kg, alim. par pile 9V,
Balance électronique 100kg, alim. par pile 9V, LM8581
1
Thermomètre différentiel 2 canaux avec affichage, connexion de sondes radiocomm.
Thermomètre différentiel 2 canaux avec affichage, connexion de sondes radiocomm. LM8575
1
Housse protection TopSafe pour thermomètre différentiel 2 canaux
Housse protection TopSafe pour thermomètre différentiel 2 canaux LM8576
1
Sonde de surface type K avec pointe de mesure élargie, étanche
Sonde de surface type K avec pointe de mesure élargie, étanche LM8577
1
Sonde températ. tuyau type K avec tête de mesure interchang., 5..65mmdiam.tuyau
Sonde températ. tuyau type K avec tête de mesure interchang., 5..65mmdiam.tuyau LM8578
1
Batterie de manomètres avec valise de rangement et tuyaux de remplissage
Batterie de manomètres avec valise de rangement et tuyaux de remplissage LM8582
1
Appareil de recherche de fuites pour liquide refroidissement et gaz techniques
Appareil de recherche de fuites pour liquide refroidissement et gaz techniques LM8593
1
Exemple de fuite de gaz pour test d'appareil de recherche de fuites (50ml)
Exemple de fuite de gaz pour test d'appareil de recherche de fuites (50ml) LM8594
1
Détendeur pour Azote RA825GN50 200bar vers 50 bars
Détendeur pour Azote RA825GN50 200bar vers 50 bars LM8596
1
Embout pour bombone KM R134a sur Tuyau 7/16
Embout pour bombone KM R134a sur Tuyau 7/16 LM8597
1
Appareil recyclage réfrigérant haute pression 38,5 bar maxi., 230V / 50...60Hz
Appareil recyclage réfrigérant haute pression 38,5 bar maxi., 230V / 50...60Hz LM8580
1
Pompe à vide à deux étages avec filtre à huile
Pompe à vide à deux étages avec filtre à huile CO3207-2Z
1
Jeu de 12 outils pour l' « Entraîneur de froid modulaire »
Jeu de 12 outils pour l' « Entraîneur de froid modulaire » ST8070-5C
Accessoires :
1
Bassin de récupération d'huile
Bassin de récupération d'huile LM8598
1
Bouteille pour recyclage agent réfrigérant, vide T12Y/S50
Bouteille pour recyclage agent réfrigérant, vide T12Y/S50 LM8592
1
Banc d'expérimentation mobile IMS, SybaPro, 1200mm, cadre 2 étages
Banc d'expérimentation mobile IMS, SybaPro, 1200mm, cadre 2 étages ST7200-3T
1
Banc d'experimentation mobile pour chambre de froid et de climatisation, SybaPro
Banc d'experimentation mobile pour chambre de froid et de climatisation, SybaPro ST7200-3Y
Accessoires optionnels :
1
Support pour écran plat max. 15kg pour fxation profilé alu, VESA
Support pour écran plat max. 15kg pour fxation profilé alu, VESA ST8010-4T
1
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables ST7200-5F
1
Housse pour banc d’expérimentation mobile IMS 1200mm + cadre d’expérimentation
Housse pour banc d’expérimentation mobile IMS 1200mm + cadre d’expérimentation ST8010-8L

Consommables

1
Agent réfrigérant 134a en bouteille sous pression (12,5l)
Agent réfrigérant 134a en bouteille sous pression (12,5l) LM8590
1
Azote en bouteille sous pression, 5 l
Azote en bouteille sous pression, 5 l LM8591
