Cours Unitrain : Electropneumatique

Le cours transmet les connaissances de base en électro-pneumatique. Dans toutes les tâches de projet liées à la pratique, les qualifications de base et les qualifications spécialisées sont transmises de manière intégrée, y compris la planification, la mise en œuvre et le suivi indépendants.
La formation de base dans un large éventail de domaines professionnels vise à transmettre des compétences et des qualifications pratiques. Afin d'exercer une activité professionnelle qualifiée, les élèves doivent en particulier apprendre à planifier, réaliser et contrôler de manière autonome ainsi qu'à agir dans le contexte global de l'entreprise.

contenus pédagogiques

Les qualifications spécialisées spécifiques à une profession, par exemple la fabrication, le montage et le démontage d'ensembles et de systèmes, devraient être enseignées en même temps que les qualifications de base, par exemple la planification et l'organisation du travail et l'évaluation des résultats des travaux. Les processus d'entreprise et les systèmes d'assurance qualité dans le domaine d'application sont, entre autres, des contenus d'apprentissage de la qualification professionnelle spécialisée spécifique.

En détail :

  • Notions de base en pneumatique/électropneumatique
  • Lecture des schémas pneumatiques et électriques
  • Fonctionnement des vérins simple et double effet
  • Contrôles des membres du holding
  • Fonctionnalité des différents distributeurs
  • Circuits de base avec connexions ET/OU
  • Circuits de base avec auto-rétention
  • Commandes en fonction de la course
  • Enregistrement de diagrammes distance/temps
  • Contrôles en fonction du temps, délais de ramassage et d'abandon
  • Contrôles de séquence et chaînes d'horloge
  • Commandes programmées par connexion
  • Contrôleurs logiques programmés
  • Création de schémas de circuit pneumatiques avec le logiciel
  • Créez des schémas de circuit électrique avec l'éditeur et le matériel de commande directement.
  • ouvrir des instruments virtuels à partir du logiciel du cours

Composants pneumatiques

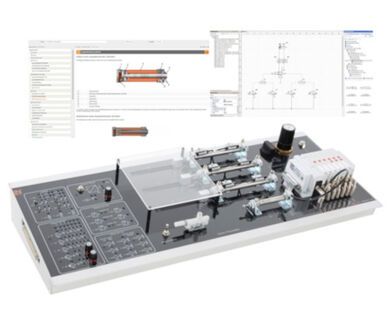

ExperimentalBoard avec :

Données techniques :

  • Alimentation 24V/2A DC
  • 1 x Interrupteur à rupture brusque normalement ouvert / normalement fermé
  • 3 x bouton-poussoir contact à fermeture/fermeture
  • 3 x relais 24V DC avec 3 contacts inverseurs
  • 1 x relais temporisé temporisé, réglable de 0,1 à 15s
  • 1 x relais temporisé, temporisé, réglable de 0,1 à 15s
  • Capteur de pression 1V/bar, 0-10V
  • Pressostat, seuil de commutation réglable de 0,5 à 8 bar
  • 6 x initiateurs de fin de course 24V DC, contacts Reed
  • 3 x vérins double effet, course 80mm avec papillon des gaz et initiateurs de fin de course 24V DC (contacts Reed)
  • 1 x vérin simple effet, course 50mm avec papillon des gaz
  • 1 x pince à vide
  • îlot compact avec 3 x 5/2 voies monostable 24V DC avec ressort de rappel et 3 x 5/2 voies bistable 24V DC avec vannes à impulsion électriques des deux côtés
  • Régulateur de pression 0 - 10 bar
  • Capteur de déplacement pour diagramme Distance/Temps
