Article n °: CO4204-4C

Cours Electrotechnique 6 : Analyse de circuits RLC

Livraison :

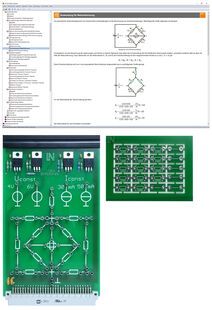

  • 1 carte d'expérimentation à champ d'enfichage pour le montage de réseaux de résistances
  • 2 sources de courant constant et 2 sources de tension constante
  • 18 résistances embrochables sur la carte imprimée
  • Valise de rangement
  • Navigateur LabSoft et logiciel du cours



Contenus didacticiels :

  • Équations de base sur les réseaux électriques
  • Équations de Kirchhoff pour un réseau de résistances
  • Analyse de réseaux de résistances à l'aide des équations de Kirchhoff
  • Adaptation de la puissance dans les circuits de résistances
  • Transformation de réseaux électriques (étoile - triangle)
  • Apprentissage et application du principe de superposition
  • Simplification de réseaux de résistances à l'aide du théorème de Thévenin
  • Simplification de réseaux de résistances à l'aide du théorème de Norton
  • Simplification d'un réseau de résistance avec 2 sources à l'aide du théorème de Millman
  • Transformation de la source de tension de secours en source de courant de secours
  • Analyse de réseaux de résistances à l'aide du procédé par courant de maille
  • Analyse de réseaux de résistances à l'aide du procédé par potentiel de nœud
  • Durée du cours : env. 5 h
