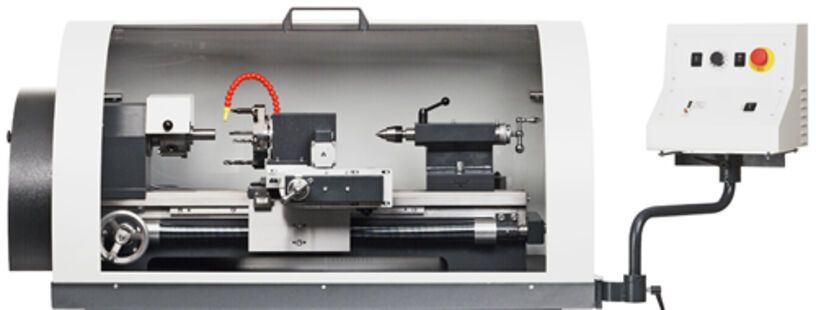

Tour CNC avec logiciel de tournage professionnel

Le tour CNC peut être utilisé tant dans les exploitations conventionnelles qu’en mode CNC. Matériel fourni :

• Mandrin à trois mâchoires Ø 100 mm avec mâchoires réversibles et de forage
• Pointe tournante MK2
• Lit de coulée à prismes durci
• Poupée mobile avec ajustage rapide
• Puissance d'entraînement 1,4 k W, 230 V, 50 Hz
• Vitesse de broche 30 - 2300 t/min
• Passage broche principale Ø 20 mm
• Jeu de roues de rechange pour le taraudage de filets métriques (0,4-4,0 mm) et à pouce (10-32 G/")
• Engrenage à cœur de renversement pour filet à gauche ou à droite
• 2 avances longitudinales / entraînement de broche de guidage automatiques
• Largeur de pointe 600 mm – Hauteur de pointe 135 mm
• Câble de raccord entre PC et commande
• Unité de commande avec éléments de commande intégrés et moteurs d’avance montés en usine
• Broches filetées à billes pour les deux axes, y compris protection de broche de guidage, permet une très grande la précision de montée et de positionnement
• Cabine machine de sécurité avec dispositif intégré à réfrigérant et boîtier de commande avec éléments de commande de machine : la cabine de sécurité sert à la prévoyance des accidents
• Changeur d’outil automatique 8x :
• il permet le changement automatique des outils en mode CNC :
• pour 4 outils de traitement extérieur de section 10x10 mm
• pour 4 outils de traitement intérieur, perçage de réception Ø 16 mm



Logiciel de tournage professionnel

Le logiciel de tournage professionnel fourni permet la réalisation en tout confort d’un produit, de sa conception à la pièce finie. Même les contours complexes peuvent être transmis au tour CNC confortablement et aisément à partir d’un dessin quelconque au format DXF ou HPGL. De plus, l’utilisateur peut créer des dessins directement dans le logiciel ou programmer la pièce avec des fonctions G+M. Le logiciel offre en outre la possibilité d'une fabrication automatisée grâce à l’emploi du changeur d’outil, aux taraudages en mode CNC, à l’emploi d’une roue à main électronique ainsi qu'aux vitesses de déplacement plus élevées.
Etendue des fonctions :

• Entrée de programme selon DIN 66025 avec fonctions G et M, ainsi que programmation graphique
• Simulation graphique de l’usinage avec représentation de l’outil
• Création automatique d’un programme CNC
• Champ de commande manuelle
• Guide d'utilisateur à dialogues
• Transfert de données depuis des fichiers DXF, CAD, HPGL, STL et conversion dans un programme compatible
• Saisie de valeurs technologiques
• Réalisation de contours avec un module CAO intégré, y compris dimensionnement
• Réalisation de programme indépendante de la machine Des programmes CNC peuvent être créés sur plusieurs PC indépendamment du tour CNC, c’est-à-dire que, pendant l’usinage de la pièce sur le tour CNC, il est possible d'écrire de nouveaux programmes parallèlement sur d'autres PC.
• L’écriture des programmes et l’activation du tour CNC nécessitent un PC (non fourni).
• Dimensions : 490 x 1215 x 500 mm³ (h x l x p)
• Poids : 240 kg
