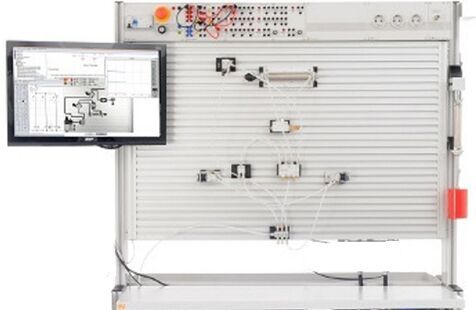

PEC 11 Électropneumatique selon de l’Institut fédéral de la formation et de l'enseignement professionnels (BiBB)

PEC 11 Électropneumatique selon de l’Institut fédéral de la formation et de l'enseignement professionnels (BiBB)

Notions de base en électricité et électropneumatique
Exercices réalisés dans le cadre d’un projet en électropneumatique suivant BiBB :

  • Commande de guidage vérin à simple effet, soupape à rappel par ressort

  • Commande de guidage vérin à double effet, soupape à rappel par ressort

  • Commande élément de retenue, vérin à double effet, vanne à impulsions, commande directe

  • Commande à organe de retenue, vérin à double effet, vanne à impulsions, relais

  • Circuit de base avec opérationsET

  • Circuit de base avec opérations OU

  • Circuits de base avec circuits électriques d’auto-maintien

  • Commande en fonction de la course, vérin à double effet, 1 fin de course électrique

  • Commande en fonction de la course, vérin à double effet, vanne à impulsions,capteur pour vérin

  • Commande en fonction de la course, vérin à double effet, vanne à rappel par ressort,capteur pour vérin

  • Commandes d’arrêt, vérin à double effet, vanne à 5/3 voies fermée en position neutre

  • Commande en fonction du temps, vérin à double effet, à temporisation à l’enclenchement

  • Commande en fonction du temps, vérin à double effet, à temporisation au déclenchement

  • Commande en fonction de la pression, vérin à double effet

  • Commande de sécurité électrique à 2 mains

  • Séquenceur 2 vérins à double effet, vannes à impulsions

  • Séquenceur 2 vérins à double effet, vannes à impulsions, chevauchement des signaux

  • Séquenceur 2 vérins à double effet, vannes à rappel par ressort, chaîne d’instructions

  • Séquenceur 3 vérins à double effet, vannes à impulsions, chaîne d’instructions

  • Séquenceur 3 vérins à double effet, vannes à rappel par ressort, chaîne d’instructions

  • Grafcet
Complément à l'équipement de base:
1
Set d'extension pneumatique à electro-pneumatique selon BIBB
Set d'extension pneumatique à electro-pneumatique selon BIBB SE2905-1G
1
Canal d'alimentation pour banc Hydraulique/Pneumatique ST7200-3W, 1250mm, 3UH/222UR
Canal d'alimentation pour banc Hydraulique/Pneumatique ST7200-3W, 1250mm, 3UH/222UR ST8033-2F
1
Module de commande électrique 84 UR
Module de commande électrique 84 UR ST8008-9K
1
Module de commande électrique avec interface 84 UR
Module de commande électrique avec interface 84 UR ST8008-9H
1
Champ réseau CA, 230V/16A, disj. diff., arrêt d'urgence, interr. à clé, 42UR
Champ réseau CA, 230V/16A, disj. diff., arrêt d'urgence, interr. à clé, 42UR ST8008-3A
1
Champ de prises avec 2 prises avec terre, 12UR
Champ de prises avec 2 prises avec terre, 12UR ST8008-3X
Médias:
1
Assistant de laboratoire interactif : Electro Pneumatique
Assistant de laboratoire interactif : Electro Pneumatique SO2801-6E
Accessoires:
15
Ligne de mesure de sécurité 4mm 25cm rouge,  CAT III ~ 1000 V, CAT II / 32A
Ligne de mesure de sécurité 4mm 25cm rouge, CAT III ~ 1000 V, CAT II / 32A SO5126-8A
15
Ligne de mesure de sécurité 4mm 25cm noir, 600 V, CAT III ' 1000 V, CAT II / 32A
Ligne de mesure de sécurité 4mm 25cm noir, 600 V, CAT III ' 1000 V, CAT II / 32A SO5126-8B
5
Ligne de mesure de sécurité 4 mm 25 cm / 10" bleu, 600 V, CAT III ~ 1000 V, CAT II / 32 A 2
Ligne de mesure de sécurité 4 mm 25 cm / 10" bleu, 600 V, CAT III ~ 1000 V, CAT II / 32 A 2 SO5126-8E
5
Ligne de mesure de sécurité 4 mm 50 cm / 20" rouge, 600 V, CAT III ~ 1000 V, CAT II / 32 A
Ligne de mesure de sécurité 4 mm 50 cm / 20" rouge, 600 V, CAT III ~ 1000 V, CAT II / 32 A SO5126-8K
5
Ligne de mesure de sécurité 4mm 50cm/20", bleu, 600 V, CAT III ' 1000 V, CAT II / 32A
Ligne de mesure de sécurité 4mm 50cm/20", bleu, 600 V, CAT III ' 1000 V, CAT II / 32A SO5126-8P
5
Ligne de mesure de sécurité 4mm, 100cm/40", rouge,  600 V, CAT III ~ 1000 V, CAT II / 32A
Ligne de mesure de sécurité 4mm, 100cm/40", rouge, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8U
5
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A SO5126-9A
Accessoires optionnels:
1
Support pour 48 lignes de mesure (4mm) pour profilé alu
Support pour 48 lignes de mesure (4mm) pour profilé alu ST8003-8E
1
Support pour écran plat max. 10kg/22lb pour fixation profilé alu, VESA 75/100
Support pour écran plat max. 10kg/22lb pour fixation profilé alu, VESA 75/100 ST8010-4L
1
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables
Support PC / Slim-PC pour profilé alu, hauteur et largeur réglables ST7200-5F
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
