HPC Hydraulique proportionelle

HPC Hydraulique proportionelle

Le savoir-faire technique et la compétence en matière de solutions dans le domaine des applications industrielles s'intègrent parfaitement dans les systèmes de formation modulaires de Lucas-Nülle. Composés de matériel informatique et de cours multimédias interactifs (ILA), ils transmettent ces connaissances orientées vers la pratique. La commande directe du matériel à partir du cours multimédia, l'ouverture de l'éditeur de circuit interactif et l'acquisition des valeurs de mesure sont possibles à tout moment via l'interface USB. Ils sont adaptés aux niveaux de qualification de l'industrie et des établissements d'enseignement.

Des exercices pratiques logiquement structurés sont conçus pour aider le stagiaire :

Comprendre les lois physiques des vannes proportionnelles telles que la différence de pression, la section d'ouverture et le débit volumique,
apprendre et appliquer les exigences légales et les règles de sécurité,
Utilisez les symboles les plus importants de l'hydraulique proportionnelle, lisez les schémas électriques,
apprendre et comprendre la signification et le mode de fonctionnement du réglage du point de consigne, de la fonction rampe et des séquences de signaux,
pratiquer le réglage, la mise en service et l'optimisation d'un système électrohydraulique,
déterminer les valeurs de caractéristique et en dériver des courbes caractéristiques.

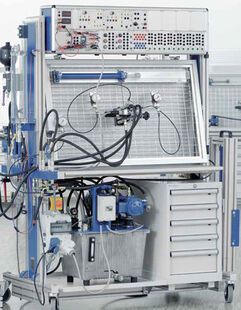

Pour transmettre des connaissances hydrauliques dans le cadre de la formation initiale et continue, Lucas-Nülle propose différentes stations de travail avec grille pour un montage propre et sécurisé des composants industriels, ainsi que divers thèmes d’apprentissage. Les composants standards utilisés sur la station de travail sont ceux que les apprenants retrouveront plus tard dans les machines et installations au cours de leur carrière professionnelle.

Contenus d’apprentissage :

Grâce à des exercices logiquement structurés et axés sur la pratique, l’apprenant doit :

Comprendre les lois physiques des valves proportionnelles telles que la différence de pression, la section d’ouverture et le débit volumétrique
Connaître et appliquer les exigences légales et les consignes de sécurité
Utiliser les symboles essentiels de l’hydraulique proportionnelle et lire les schémas
Comprendre le rôle et le fonctionnement de la consigne, de la fonction rampe et des séquences de signaux
S'exercer à régler, mettre en service et optimiser un système électrohydraulique
Déterminer des valeurs caractéristiques et en déduire des courbes caractéristiques

Autres projets dans le domaine de l’hydraulique de commande et de l’électrohydraulique :

Identifier les composants
Mise en service
Fonction d’une valve de décharge de pression
Commande d’un vérin hydraulique via une valve de direction
Simulation de charges sur le vérin via une valve anti-retour avec étranglement
Influence de l’étranglement à l’entrée sur la vitesse du vérin
Influence de pressions système variables sur la vitesse du vérin
Influence de pressions de charge variables sur la vitesse du vérin
Effet d’un étranglement à la sortie (amplification de pression)
Fonction d’une valve de réduction de pression
Unité motrice / pompe
Distributeurs et actionneurs
Clapets de fermeture
Régulateurs de débit
Valves de pression et pressostats
Accumulateurs hydrauliques
Schémas d’application
Mise en service et maintenance
Centrale hydraulique
Pompe hydraulique / courbe de pompe réglable
Vérin différentiel / amplification de pression
Vérin différentiel / débit
Vérin, pression de charge
Réglage de la vitesse du vérin
Clapet anti-retour
Clapet anti-retour déverrouillable hydrauliquement
Étrangleur réglable
Clapet de retenue avec étranglement
Régulateur de débit
Soupape de décharge directe
Contrôle de la soupape de décharge
Valve de réduction de pression
Pressostat
Pressostat / hystérésis
Accumulateur hydraulique
Circuit différentiel
Commande rapide/lente
Commande séquentielle par distributeurs
Mise en service, inspection, maintenance, recherche de pannes, réparation

Weboffer

0 article

Real Experience Learning

Interactive learning environment

Downloads

Équipement
Spécifications

Appel d'offres

Equipement de base composé de:
	Sommaire Stetigventiltechnik - Hydraulique proportionnelle Lucas-Nülle vous propose différents postes de travail avec grilles... plus Sommaire Stetigventiltechnik - Hydraulique proportionnelle Lucas-Nülle vous propose différents postes de travail avec grilles pour la réception propre et sûre des composants industriels ainsi que différents thèmes d'apprentissage pour transmettre le savoir-faire hydraulique dans la formation et la formation continue. Les composants standard utilisés sur le poste de travail sont ensuite intégrés dans la carrière professionnelle des étudiants dans les machines et les installations. Contenu d'apprentissage : Grâce à des exercices logiquement structurés et liés à la pratique, le stagiaire : Comprendre les lois physiques des vannes proportionnelles telles que la différence de pression, la section d'ouverture et le débit volumique, apprendre et appliquer les exigences légales et les règles de sécurité, Utilisez les symboles les plus importants de l'hydraulique proportionnelle, lisez les schémas électriques, apprendre et comprendre la signification et le mode de fonctionnement du réglage du point de consigne, de la fonction rampe et des séquences de signaux, pratiquer le réglage, la mise en service et l'optimisation d'un système électrohydraulique, déterminer les valeurs de caractéristique et en dériver des courbes caractéristiques. Autres tâches de projet dans le domaine de la commutation et de l'électrohydraulique : Identification des composants mise en service Fonctionnement d'une soupape de surpression Commande d'un vérin hydraulique par une soupape de commande directionnelle Simulation des charges sur le vérin hydraulique à l'aide d'un clapet étrangleur Influence de l'étranglement d'entrée sur la vitesse de déplacement d'un vérin hydraulique Influence des pressions variables du système sur la vitesse de déplacement d'un vérin hydraulique Influence des pressions de charge variables sur la vitesse de déplacement d'un vérin hydraulique Effet d'une restriction de débit (intensification de pression) Fonction d'un détendeur-régulateur de pression Unité d'entrainement/pompe Distributeurs et entraînements clapets anti-retour vannes de régulation de débit Vannes et pressostats accumulateurs hydrauliques circuits d'application Mise en service et maintenance unité hydraulique motrice Courbe caractéristique pompe hydraulique/pompe à cylindrée variable Rapport cylindre différentiel/pression différentielle Différentiel cylindre/débit Cylindre, pression de charge Réglage de la vitesse du cylindre clapet anti-retour Clapet anti-retour, débrayable hydrauliquement Soupape d'étranglement, réglable clapet anti-retour papillon vanne de régulation de courant Limiteur de pression à commande directe Contrôleur de soupape de surpression réducteur de pression commutateur de pression Pressostat / Hystérésis accumulateurs hydrauliques circuit différentiel Commande d'avance lente en avance rapide commande de calage des soupapes Mise en service, inspection, maintenance, dépannage, réparation moins
1		Set de composants hydrauliques selon BIBB	SE2905-2C
1		Set d'extension électrique: électrohydraulique selon BIBB	SE2905-2E
1		Set de composants : Hydraulique proportionelle	SE2905-2N
1		Set d'outils de commande pour hydraulique proportionelle	SE2905-2P
1		Set d'outils de commande pour hydraulique proportionelle régulée	SE2905-2Q
1		Set d'outils de commande électrique pour hydraulique proportionelle régulée	SE2905-2R
1		Champs vides WS 290	SE2905-2T

Médias:
1	Interactive Lab Assistant : Base de l’hydraulique industrielle	SO2801-5A
1	Interactive Lab Assistant : Hydraulique industrielle	SO2801-5B
1	Interactive Lab Assistant : Électrohydraulique	SO2801-5C
1	Manuels de projets : Hydraulique proportionnelle - Soupape à réglage continu	SO5153-5Y
1	Manuels de projets : Hydraulique proportionnelle - Boucle de positionnement	SO5153-5Z

Accessoires :
	Arbeitsstation für Proportional-Hydraulik Die... plus Arbeitsstation für Proportional-Hydraulik Die Arbeitsstation WS290 bietet uneingeschränkte Möglichkeiten zur Erstellung praxisnaher und fordernder Aufgaben in den Bereichen der Schalthydraulik, Stetigventiltechnik, Mobilhydraulik und Pneumatik. Das Trainingssystem von Lucas Nülle basiert auf Standardkomponenten aus verschiedenen Produktbereichen. Ein Trainingssystem besteht aus der Arbeitsstation, den in den Gerätesätzen enthaltenen Komponenten, den interaktiven Multimedia Kursen(ILA) und den Übungsbüchern. Anhand der Übungen mit Lösungen und Übungen können aufeinander aufbauende Themengebiete behandelt werden. Mit Hilfe der Trainingssysteme erarbeiten sich Einsteiger und Fortgeschrittene Schritt für Schritt praxisorientiertes und technisches Fachwissen. Die an der Arbeitsstation verwendeten Standardkomponenten finden die Auszubildenden später in ihrer beruflichen Laufbahn in Maschinen und Anlagen wieder. Arbeitsstation WS290 Die Arbeitsstation WS290 dient zur Vermittlung von Industrie- und Mobilhydraulik. Sie kann zudem durch Aufrüstung mit einer Nutenplatte, für Pneumatik und Automatisierungstechnik genutzt werden. Sie bietet die Basis zur anschaulichen Vermittlung des Betriebsverhaltens moderner hydraulischer Schaltungen und bereitet die Auszubildenden optimal auf den Einsatz im Unternehmen vor. Die Vorzugstypen der Arbeitsstation WS290 bieten für den Einsatz in Schulungen dem jeweiligen Thema angepasste Ausführungen und können bei Bedarf erweitert werden. Durch die Verwendung eines Load-Sensing Aggregates eignet sich die Arbeitsstation WS290 optimal für Mobilhydrauliktrainings. Die Besonderheiten im Bereich mobiler Anwendungen werden so praxisorientiert veranschaulicht. Die Gerätesätze, die zu den verschiedenen Lernthemen zusammen mit den Übungsbüchern zur Verfügung stehen, bereiten die Auszubildenden optimal für die späteren beruflichen Aufgaben und Anforderungen vor. Ausstattung Die wesentlichen Bestandteile sind: Grundgestell mit Gitter zur Aufnahme von Komponenten Hydraulikaggregat mit TÜV geprüften Sicherheitsventilen und Schaltkasten Baugruppenträger zur Aufnahme von Elektrokomponenten Einbaucontainer zur Verstauung von Komponenten und Zubehör Messglas mit Skala Schlauchablage zur Aufnahme von bis zu 50 Schläuchen Lastsimulator 15 kg, schwenkbar Die Arbeitsstation WS290 wird komplett montiert geliefert Trainingsumfeld Die Arbeitsstation WS290 ist entsprechend dem geplanten Verwendungszweck ausgestattet: Hydraulik: Wählen Sie die für Ihre Zwecke passende ein- oder doppelseitige Ausführung, für bis zu 6 Auszubildende mit unabhängigen Arbeitsplätzen durch jeweils ein Gitter auf jeder Seite. Pneumatik: Ersetzen Sie beide Gitter durch Nutenplatten, entstehen zwei unabhängige Arbeitsplätze für bis zu 6 Auszubildende. Hydraulik/Pneumatik kombiniert: Ersetzen Sie eines der Gitter durch eine Nutenplatte, entstehen unabhängige Arbeitsplätze für bis zu 6 Auszubildende; Gitter für Hydraulik auf der einen und Nutenplatte für Pneumatik auf der anderen Seite (Nutenplatten sind nicht enthalten, jedoch als Zubehör verfügbar). moins
1		Poste de travail mobile	SE2905-2S
1		Module vide (42UR)	ST8008-5E
1		Module de commande électrique 84 UR	ST8008-9K
1		Module de commande électrique avec interface USB, API logique contacteur 84UR	ST8008-9N
2		Huile hydraulique (20 l) (5.3 gallons )	SE2900-4A
1		Porte composants double face, pour rangement des composants hydrauliques	ST7200-3J
1		Dispositif de recharge et test de la réserve hydraulique	SE2905-3J
10		Ligne de mesure de sécurité 4mm 25cm rouge, CAT III ~ 1000 V, CAT II / 32A	SO5126-8A
15		Ligne de mesure de sécurité 4mm 25cm noir, 600 V, CAT III ' 1000 V, CAT II / 32A	SO5126-8B
5		Ligne de mesure de sécurité 4 mm 25 cm / 10" bleu, 600 V, CAT III ~ 1000 V, CAT II / 32 A	SO5126-8E
1		Housse de protection pour la station de travail Hydraulique mobile (SE2905-2S)	ST8010-6X
