EWI 5 Exercices de montages sur des installations de branchement domestiques / panneau compteur

EWI 5 Exercices de montages sur des installations de branchement domestiques / panneau compteur

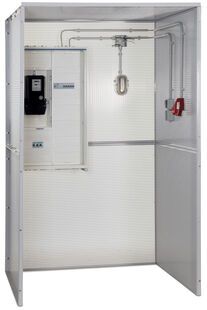

Les exercices de montages mettent en avant les capacités artisanales. Tous les exercices ont une très forte connotation pratique. Mis à part le matériel consommable (câbles), toutes les pièces peuvent être réutilisées.

Les exercices suivants sont réalisés dans ce cours :

  • Configuration, montage et câblage d'un panneau compteur avec distribution secondaire
  • Installation d'un compteur numérique
  • Installation de DDR, disjoncteurs de ligne, etc.
  • Circuits d'installation simples dans des salles d'alimentation
Ensemble d'equipement comprenant:
1
Jeu armoires à compteur
Jeu armoires à compteur SE2671-4A
1
Jeu circuits d'installation
Jeu circuits d'installation SE2671-4B
1
Jeu de matériel pour connexion serrée
Jeu de matériel pour connexion serrée SE2670-1J
1
Jeu de matériel pour câblage EWI 1/2
Jeu de matériel pour câblage EWI 1/2 SE2670-1M
1
Jeu de fixation pour fils
Jeu de fixation pour fils SE2670-1G
Médias:
1
Manuel EWI 5 Planifier et installer l'alimentation domestique électrique
Manuel EWI 5 Planifier et installer l'alimentation domestique électrique SH5001-3D
Alimentation :
1
Boîtier d'alimentation secteur 3x400V, trois phases
Boîtier d'alimentation secteur 3x400V, trois phases SE2501-1G
Appareils de mesure :
1
Contrôleur de continuité, tension, phase et indic. sens du champ rotatif 690V
Contrôleur de continuité, tension, phase et indic. sens du champ rotatif 690V LM8554
1
TRMS Multimètre numérique MetraHit 2+, CAT III
TRMS Multimètre numérique MetraHit 2+, CAT III LM2323
Accessoires :
3
Rangement pour  SE, fond renforcé  (10 boîtiers)  310 x 45 x 700 mm
Rangement pour SE, fond renforcé (10 boîtiers) 310 x 45 x 700 mm ST7004-2B
2
Rangement pour matériel d'installation, fond renforcé   310 x 700 x 35 mm
Rangement pour matériel d'installation, fond renforcé 310 x 700 x 35 mm ST7004-2J
1
Chariot d’expérimentation SybaPro, 3 étages, 6 prises, 1250x1970x800 mm
Chariot d’expérimentation SybaPro, 3 étages, 6 prises, 1250x1970x800 mm ST7200-7A
1
Cadre en tôle perforée interchangeable pour cadre d'expérimentation 1200 mm
Cadre en tôle perforée interchangeable pour cadre d'expérimentation 1200 mm ST8003-5Q
1
Jeu de chevilles (200 pcs)
Jeu de chevilles (200 pcs) SE2669-3A
1
Vis à tôle pour panneau perforé (100 pcs)
Vis à tôle pour panneau perforé (100 pcs) SE2669-3C
5
Ligne de mesure de sécurité 4 mm 100 cm noir, 600 V, CAT III ~ 1000 V, CAT II / 32 A
Ligne de mesure de sécurité 4 mm 100 cm noir, 600 V, CAT III ~ 1000 V, CAT II / 32 A SO5126-8V
1
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A
Ligne de mesure de sécurité 4 mm 100 cm/40", bleue, 600 V, CAT III ~ 1000 V, CAT II / 32 A SO5126-9A
1
Ligne de mesure de sécurité 4 mm 100 cm verte/jaune, 600 V, CAT III ~ 1000 V, CAT II / 3
Ligne de mesure de sécurité 4 mm 100 cm verte/jaune, 600 V, CAT III ~ 1000 V, CAT II / 3 SO5126-9C

Solution alternative pour le montage :

1
Cabine d'installation, 3 côtés à toit, à l'intérieur1,26 m x 2,03 m x 1,26 m
Cabine d'installation, 3 côtés à toit, à l'intérieur1,26 m x 2,03 m x 1,26 m ST8003-6C
1
Canal d'énergie 3UH Ergo45°, 580 mm pour cabine d'installation double, horizontal 114UL
Canal d'énergie 3UH Ergo45°, 580 mm pour cabine d'installation double, horizontal 114UL ST8033-3U
1
Module complet Typ 1 pour canal hexagonal, 4x Prise Schuko, 1x CEE, champ réseau
Module complet Typ 1 pour canal hexagonal, 4x Prise Schuko, 1x CEE, champ réseau ST8070-4C
Recommandé additionnellement :
1
Valise à outils  Electrotechnique
Valise à outils Electrotechnique SE2670-4B
1
ST7200-5L
