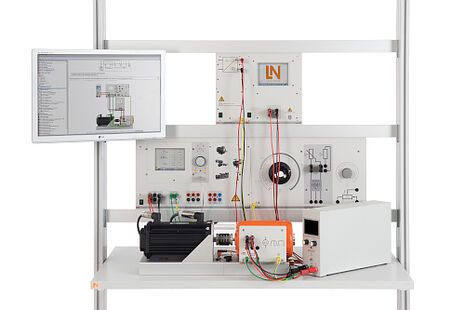

EEM 2-3 Machines à courant continu 300W

EEM 2-3 Machines à courant continu 300W

Même si elles sont de moins en moins utilisées dans le domaine de l’industrie, les machines à courant continu sont néanmoins la base de l’étude des machines électriques. Elles montrent avec simplicité les possibilités de commande et de régulation des machines électriques.

Les objets didactiques pris en compte pour les machines shunt, série et compound sont les suivants :

Fonctionnement en moteur :

  • Branchement du moteur

  • Comparaison entre les machines shunt, série et compound

  • Données typiques des machines

  • Commande de la vitesse de rotation avec démarreur et rhéostat d’excitation

  • Changement du sens de rotation

  • Caractéristiques en charge pour une tension d’entrée constante

  • Evaluation des mesures

Fonctionnement en génératrice :

  • Branchement de la génératrice

  • Tension d’induit en fonction du courant d’excitation

  • Fonction et mise en œuvre du rhéostat d’excitation

  • Commande de la tension, à autoexcitation et à excitation séparée

  • Courant d’induit et tension d’induit pour une vitesse de rotation constante et un courant d’excitation constant

  • Courbe de charge de la génératrice



Equipement de base composé de:
1
Machine multifonctionnelle à CC 0,3 kW
Machine multifonctionnelle à CC 0,3 kW SE2682-3D
1
Rhéostat universel pour machines 300W
Rhéostat universel pour machines 300W CO3212-6W
1
Bloc d’alimentation régulé haute tension CC 1000W, 500V
Bloc d’alimentation régulé haute tension CC 1000W, 500V LM8950
1
Alimentation de courant d’excitation pour machines CC
Alimentation de courant d’excitation pour machines CC CO3212-5W
Médias:
1
Interactive Lab Assistant : Machines à courant continu 0,3 kW
Interactive Lab Assistant : Machines à courant continu 0,3 kW SO2805-1A
Nécessaire en plus - Banc d'essai de machine à système à servo-entraînement et de freinage:
1
Système d’essai de machines à servocommande 0,3KW, incluant le logiciel ActiveServo
Système d’essai de machines à servocommande 0,3KW, incluant le logiciel ActiveServo CO3636-6X
1
Manchon d'accouplement 0,3kW
Manchon d'accouplement 0,3kW SE2662-2A
1
Capot de protection d’accouplement 0,3 kW avec éclairage LED
Capot de protection d’accouplement 0,3 kW avec éclairage LED SE2662-7C
Alimentation:
1
Alimentation triphasée de machines électriques
Alimentation triphasée de machines électriques CO3212-5V
Appareils de mesure:
1
Multimètre de puissance
Multimètre de puissance CO5127-2A
Accessoires:
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
20
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II SO5126-3R
2
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II SO5126-3V
2
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A SO5126-3W
1
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, 1250x700x1995mm ST7200-4C
1
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur)
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur) ST8008-8N
1
Support pour écran plat max. 15 kg/ 33 lbs pour fxation profilé alu, VESA
Support pour écran plat max. 15 kg/ 33 lbs pour fxation profilé alu, VESA ST8010-4T
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
