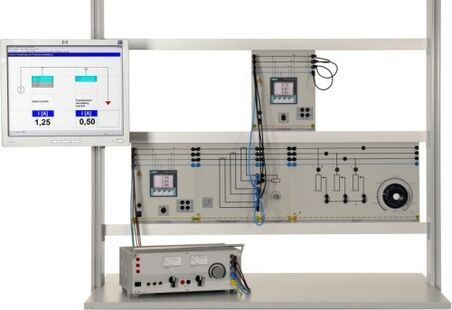

EUB 1 Transformateur de courant pour dispositifs de protection

EUB 1 Transformateur de courant pour dispositifs de protection

Contenus didactiques

  • Courant secondaire du transformateur de courant comme fonction du courant primaire
  •  Influence de la charge sur l’erreur de courant
  •  Vérification du facteur de surintensité nominal
  •  Couplage du transformateur de courant dans le réseau à trois fils
  •  Couplage du transformateur de courant dans le réseau à quatre fils
  •  Détermination du courant homopolaire
Equipement de base composé de:
1
Transformateur de courant triphasé
Transformateur de courant triphasé CO3301-4T
1
Transformateur de courant accumulé
Transformateur de courant accumulé CO3301-4W
1
Charge pour transformateur de courant
Charge pour transformateur de courant CO3301-3T
Médias:
1
Interactive Lab Assistant : Transformateur de courant et de tension
Interactive Lab Assistant : Transformateur de courant et de tension SO2800-3M
Logiciels:
1
Logiciel SCADA Viewer
Logiciel SCADA Viewer SO4001-3H
1
Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune
Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune LM9057
1
Adaptateur Ethernet USB 2.0 10/100
Adaptateur Ethernet USB 2.0 10/100 LM8257
1
Switch Ethernet à 5 ports
Switch Ethernet à 5 ports LM9988
Alimentation:
1
Alimentation triphasée réglable 0-450V/2A
Alimentation triphasée réglable 0-450V/2A CO3301-3Z
1
Multiprise avec 6 prises avec terre et interrupteur lumineux
Multiprise avec 6 prises avec terre et interrupteur lumineux ST8010-4J
Appareils de mesure:
2
Instrument de mesure triphasé
Instrument de mesure triphasé CO5127-1S
1
Appareil de mesure de table multi fonction à écran tactile couleur, U/I/P RMS, USB
Appareil de mesure de table multi fonction à écran tactile couleur, U/I/P RMS, USB CO5127-2A
1
Multimètre numérique Multi13S
Multimètre numérique Multi13S LM2330
Accessoires:
1
Charge ohmique variable triphasée, 1kW
Charge ohmique variable triphasée, 1kW CO3301-3F
40
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II SO5126-3R
3
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II SO5126-3V
2
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A SO5126-3W
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
1
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, (1250 x 1970 x 700 mm)
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, (1250 x 1970 x 700 mm) ST7200-4C
Recommandé additionnellement:
1
Panneau d'affichage pour banc Transport d´énergie électrique (GB)
Panneau d'affichage pour banc Transport d´énergie électrique (GB) ST8000-4L
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Support pour écran plat max. 15 kg/ 33 lbs pour fixation profilé alu
Support pour écran plat max. 15 kg/ 33 lbs pour fixation profilé alu ST8010-4T
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
