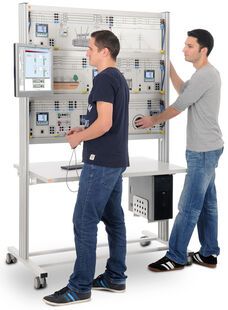

EUL et ELP Lignes de transmission et protection des lignes

EUL et ELP Lignes de transmission et protection des lignes

For your safety, the 380-kV and 110-kVtransmission lines are investigated and connected at a low-voltage level without detracting from the characteristics of a real high-voltage line. This realistic simulation of a 380-kV transmission line and a 110-kV cable switches over automatically between different line lengths once the overlay mask has been put into place. Joint use of several line simulation models permits complex networks to be assembled.

Training contents:

  • EUL 1 Investigations on Three-phase Transmission Lines
  • EUL 5 Investigations on three phase cables
  • EUL 3 Transmission Line with Earth-fault Compensation
  • EUL 6 Combined networks of cables and lines
  • EUL 8 Load-dependent voltage regulation of a power transmission line
  • ELP 3 Overvoltage and undervoltage protection
Equipement de base composé de:
1
Ligne de transmission simulée 150km / 300km
Ligne de transmission simulée 150km / 300km CO3301-3A
1
Unité de compensation de mise à la terre
Unité de compensation de mise à la terre CO3301-4X
1
Charge ohmique variable triphasée, 1kW
Charge ohmique variable triphasée, 1kW CO3301-3F
1
Charge inductive triphasée, 1 kW
Charge inductive triphasée, 1 kW CO3301-3D
1
Câble simulée 12,5km / 37,5km
Câble simulée 12,5km / 37,5km CO3301-3C
1
Poste de transformation 380 V /110 V
Poste de transformation 380 V /110 V CO3301-3M
1
Transformateur de réglage triphasé avec entraînement moteur
Transformateur de réglage triphasé avec entraînement moteur CO3301-3P
1
Relais de surtension et de sous-tension
Relais de surtension et de sous-tension CO3301-4N
2
Module de commutation de puissance
Module de commutation de puissance CO3301-5P
Logiciels:
1
Logiciel SCADA Viewer
Logiciel SCADA Viewer SO4001-3H
2
Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune
Câble patch Cat5E 1x1 m jaune, 2x2,0 m jaune LM9057
1
Adaptateur Ethernet USB 2.0 10/100
Adaptateur Ethernet USB 2.0 10/100 LM8257
2
Switch Ethernet à 5 ports
Switch Ethernet à 5 ports LM9988
1
Câble convertisseur USB/RS485
Câble convertisseur USB/RS485 LM9025
Alimentation:
1
Alimentation triphasée réglable 0-450V/2A
Alimentation triphasée réglable 0-450V/2A CO3301-3Z
2
Multiprise avec 6 prises avec terre et interrupteur lumineux
Multiprise avec 6 prises avec terre et interrupteur lumineux ST8010-4J
Appareils de mesure:
4
Instrument de mesure triphasé
Instrument de mesure triphasé CO5127-1S
Accessoires:
1
Barre omnibus double, triphasée, champ d'alimentation/de sortie
Barre omnibus double, triphasée, champ d'alimentation/de sortie CO3301-5R
40
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, noire,1000V/32A CAT II SO5126-3R
2
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II
Fiche de connexion 4mm sécurisée, connexion arrière, bleue, 1000V/32A CAT II SO5126-3V
7
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A
Fiche de connexion 4mm sécurisée, connexion arrière, verte/jaune, 1000V/32A SO5126-3W
1
Jeu de câbles de mesure de sécurité 4mm (31 pcs)
Jeu de câbles de mesure de sécurité 4mm (31 pcs) SO5148-1L
1
Jeu de câbles de mesure de sécurité, 4 mm, longueur 10 m (5 pièces), y compris fixation
Jeu de câbles de mesure de sécurité, 4 mm, longueur 10 m (5 pièces), y compris fixation SO5148-1Z
6
Ligne de mesure de sécurité 4 mm 50c m noir, 600 V, CAT III ' 1000 V, CAT II / 32 A
Ligne de mesure de sécurité 4 mm 50c m noir, 600 V, CAT III ' 1000 V, CAT II / 32 A SO5126-8L
3
Ligne de mesure de sécurité 4mm 25cm noir, 600 V, CAT III ' 1000 V, CAT II / 32A
Ligne de mesure de sécurité 4mm 25cm noir, 600 V, CAT III ' 1000 V, CAT II / 32A SO5126-8B
1
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, (1250 x 1970 x 700 mm)
Banc d'expérimentation mobile, profilé alu, 3 étages, 6 prises, support câble et PC intégré, (1250 x 1970 x 700 mm) ST7200-4C
1
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur)
Alimentation pour tables (2x CEE 16A, 230V, Disjoncteur) ST8008-8N
Recommandé additionnellement:
1
Panneau d'affichage pour banc Transport d´énergie électrique (GB)
Panneau d'affichage pour banc Transport d´énergie électrique (GB) ST8000-4L
1
Support pour écran plat max. 15 kg/ 33 lbs pour fixation profilé alu
Support pour écran plat max. 15 kg/ 33 lbs pour fixation profilé alu ST8010-4T
1
Adaptateur clavier pour support écran plat
Adaptateur clavier pour support écran plat ST8010-4G
1
Housse de protection pour stand mobile - 3 étages
Housse de protection pour stand mobile - 3 étages ST8010-9Y
