Relais de puissance inverse

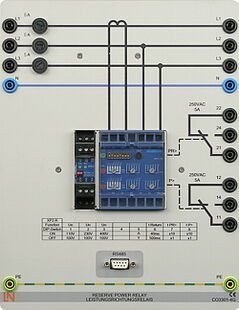

Plaque didactique équipée d’un relais de puissance monophasé et directionnel (ANSI 32 et 37). L’appareil est pourvu d’un logiciel de contrôle automatique. Le paramétrage du relais peut s’effectuer soit manuellement ou à l´aide d´un PC via l´interface RS485 intégrée.

• Tension nominale : 100V, 110V, 230V, 400V

• Fréquence nominale : 35-78Hz

• Puissance absorbée :
  circuit dérivé : 1VA
  voie du courant : 0,075 VA pour I_N = 1A, 0,1VA pour In= 5A

• Zone de travail de la détection de puissance :
  circuit dérivé : 40....130% U_N
  voie du courant : 0...120% I_N

• Charge thermique admissible :
  circuit dérivé : 520V CA
  voie du courant : 4x I_N

• _{Relais de sortie :
  Courant de démarrage : 20A
  Courant nominal : 5A
  Puissance de commutation max. :
  1250VA CA/120W CC ohmique
  500VA CA/75W CC inductive}

• Gammes de réglage :
  PR > 1.... 30% P_N
  P> 1....120% P_N
  tPr 0....10s/0...100s
  tP 0....10s/0...100s

• Affichage LED :
  "ON" pour l´état de service
  P< et Pr> excitation (clignotant)
  P> et Pr> déclenchement (allumage ininterrompu)

• Eléments de commande :
  bouton-poussoir "TEST" = lancement du test de l’appareil
  6 potentiomètres de réglage de la gamme de déclenchement et du temps d’invalidation
  8 interrupteurs DIP servant à déterminer les valeurs nominales respectives

• L´interface RS 485 intégrée est conçue pour le paramétrage de relais de protection. Elle saisit et transmet les valeurs du relais vers l´ordinateur et vice-versa. Une transmission optique des signaux garantit une séparation galvanique.

• Affichage de l´interface :
  1. LED verte = affichage de l´état de service
  2. LED verte = transmission des données

• Dimensions : 297 x 228 x 125mm (h x l x p)

• Poids : 1,0kg
